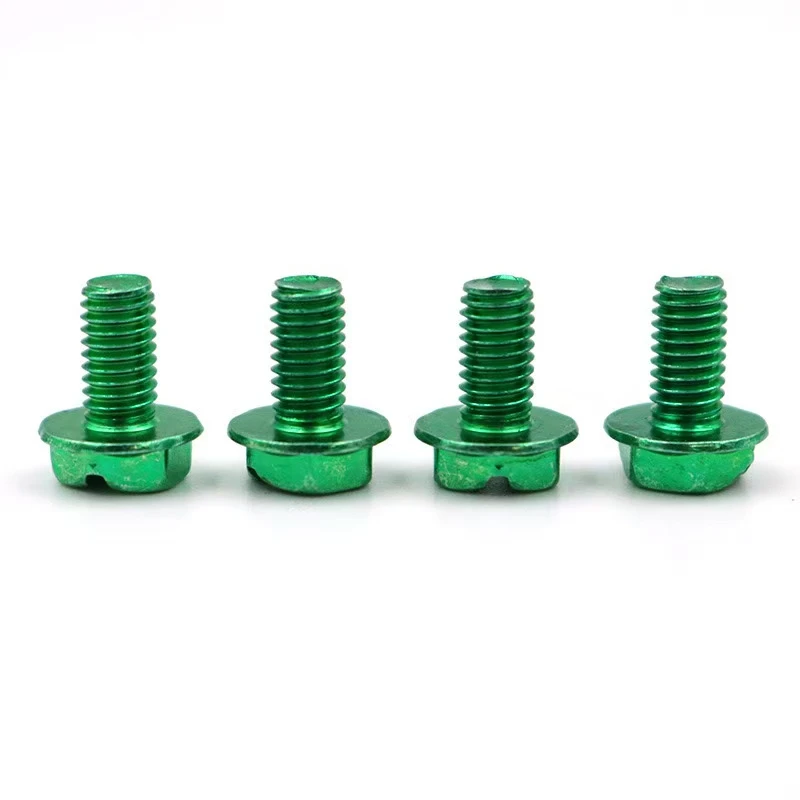

8-32 10-24 Zewnętrzny sześciokąta Zielona Zielona Śruba uziemienia cynku. To uziemienieśrubajest specyficzną śrubą uziemienia stosowaną przede wszystkim do uziemiania urządzeń elektrycznych lub struktur metalowych. Poniżej znajduje się wprowadzenie do dostosowania.
I. Podstawowe wymagania parametrów
Specyfikacje i modele
Rozmiar wątku: Standard amerykański, dostępne dwa rozmiary: #8-32 UNC (około 4,2 mm średnicy, wysokość 0,79 mm)
#10-24 UNC (średnica około 4,8 mm, wysokość 1,06 mm)
Długość: na żądanie.

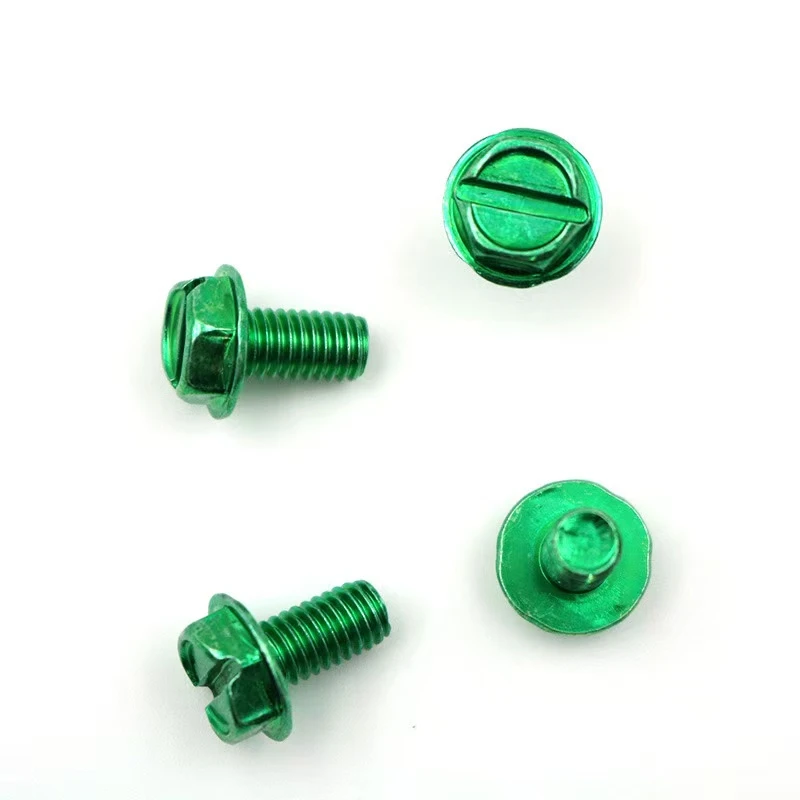

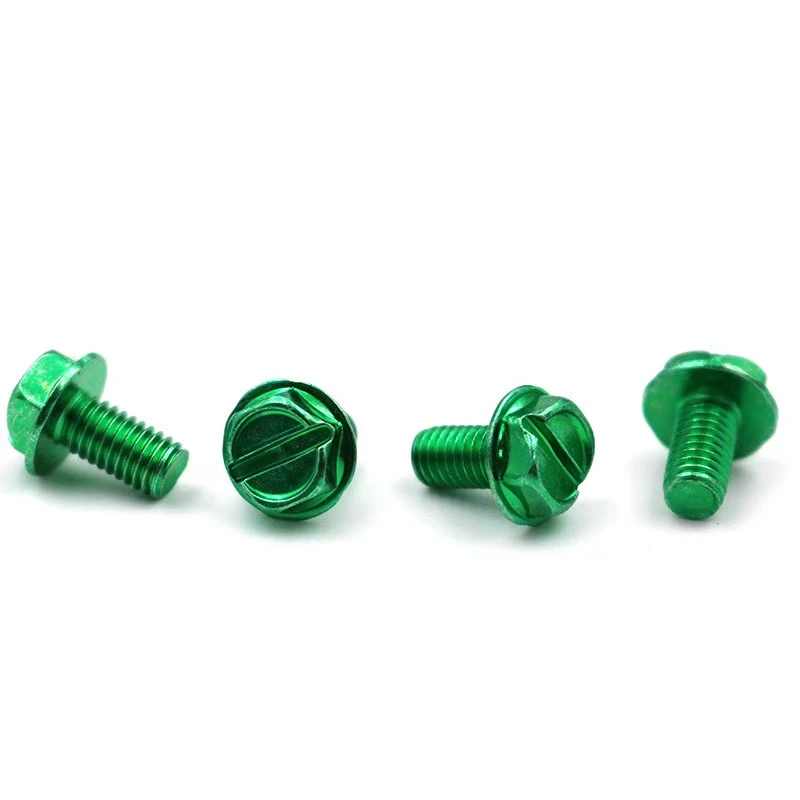

Projekt głowy: Zewnętrzny sześciokąt + szczelinę: Heksagonal w - płaskie wymiary muszą być zgodne ze standardami ANSI. Gniazda na szczelinę musi być większa lub równa szerokości 1 mm i wystarczająco głęboka, aby zapewnić bezpieczneśrubokrętzaręczyny.
Obróbka powierzchniowa: zielone poszycie cynku są zgodne z standardami ASTM. B633 Standard, test rozpylania solnego większy lub równy 96 godzin (biała rdza), grubość powłoki 8-12 μm, wymagana certyfikacja środowiska ROHS.
Ii. Szczegóły funkcjonalne i procesowe
Wydajność uziemienia
Zoptymalizowana przewodność: Śruba ogon musi mieć ostrą końcówkę lub ząbkowania, aby zapewnić bezpośredni kontakt przez warstwę farby i kontakt z metalowym podłożem, z opornością styku<0.1Ω.
Projekt rozluźnienia anty -: Dostępny z nylonowymi wkładkami lub opcjami podwójnej nakrętki.
Rodzaj i wytrzymałość groove
Kompatybilność szczeliny szczeliny: Głębokość gniazda musi pomieścić standardowy śrubokrętny śrubokręt, z kątem ściany szczeliny mniejszym lub równym 30 stopni, aby zapobiec poślizgowi.
Właściwości mechaniczne: Minimalna klasa 4.8, Wybrany materiał: niska lub średnia stal węglowa, ciepło - oczyszczona twardość HRC 22-32.
Iii. Proces dostosowywania i akceptacja
Rysunki i próbki
Musisz dostarczyć rysunki CAD (w tym oznaczenia tolerancji) lub potwierdzić nasz projekt projektowy. Wymagane będzie pełne - testowanie skali 3-5 pierwszych próbek.
Opakowanie i etykietowanie
Wewnętrzne opakowanie: anty - torba Rust Paper + PE. Zewnętrzne pole wydrukowane ze specyfikacjami/ilością/numerem partii; Opcjonalna etykieta „Ziemia” „Śruba” + zielony kod koloru cynku.
MOQ i czas dostawy
Minimalna ilość zamówienia: 5000 sztuk/specyfikacja. Masowa produkcja czasu realizacji: 15-20 dni. Przyspieszone zamówienia ponoszą 30% opłaty.
Iv. Opcjonalne dodatkowe funkcje
Non - standardowe dostosowanie: Opcje obejmują stemplowanie symbolu uziemienia na głowie, wymianę miedzi lub rozszerzenie wału.
Wsparcie certyfikacyjne: dostępne dokumenty certyfikacyjne UL/CE.
Zapewnia to, że śruby spełniają wymagania dotyczące siły mechanicznej, niezawodności uziemienia i odporności na korozję. Zaleca się dalsze omówienie określonych scenariuszy aplikacji w celu optymalizacji szczegółów.
Dzięki powyższej konstrukcji śruby te osiągają równowagę między bezpieczeństwem elektrycznym a niezawodnością mechaniczną, co czyni je - skuteczne, znormalizowane komponenty w systemach uziemienia.
