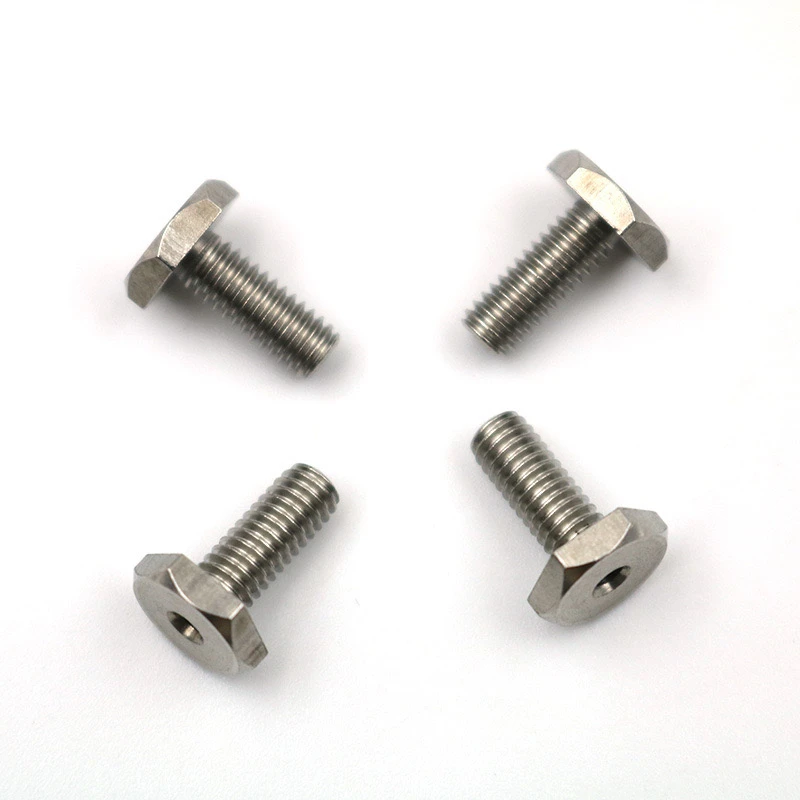

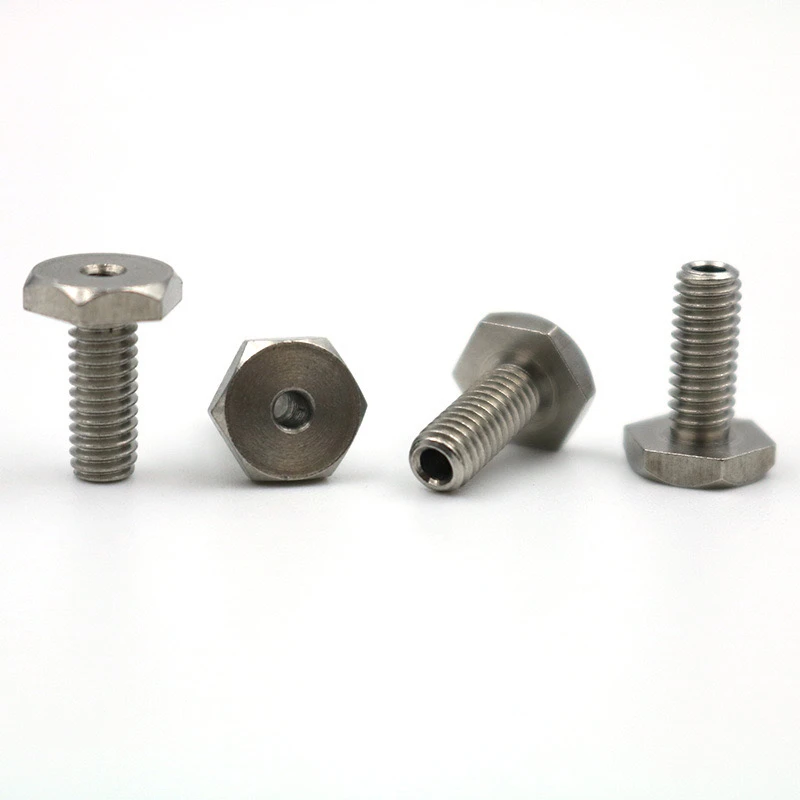

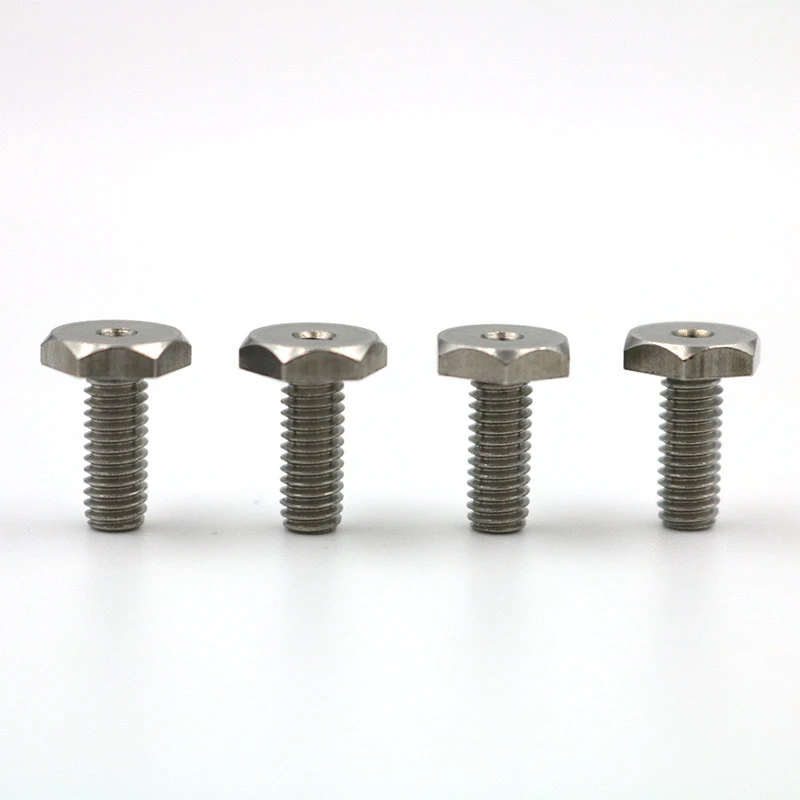

303 stal nierdzewnaniestandardowe części obracające (zewnętrzny sześciokąt/śruby wewnętrzne/zewnętrzne/puste) to specjalnie zaprojektowane elementy mocujące. Poniżej znajduje się szczegółowy opis dostosowywania, który uwzględnia zarówno profesjonalizm, jak i praktyczność.
1. Parametry dostosowywania rdzenia
Wymagania materiałowe
303 stal nierdzewna (łatwy do wycięcia) i wymagany jest raport materiałowy.
Opcjonalne dodatkowe leczenie: pasywacja, która może poprawić odporność na korozję
Typ strukturalny
Zewnętrzna głowica sześciokątna: szerokość na mieszkaniach, grubość
Wątek wewnętrzny/zewnętrzny: specyfikacje wątków (standard metryki/imperialny/amerykański), ocena dokładności (6H/6G)
Pusta konstrukcja: poprzez wewnętrzną średnicę otworu, tolerancja grubości ściany
Tolerancja wielkości kluczowych
Średnica zewnętrzna: ± 0,05 mm (precyzyjne części obracające)
Długość: ± 0,1 mm (mniej lub równa 50 mm), ± 0,2 mm (＞ 50 mm)
Koncentracja: mniejsza lub równa 0,03 mm (puste śruby wymagają specjalnego oznaczenia)
Obróbka powierzchniowa
Domyślnie: naturalne polerowanie (RA mniejsze lub równe 0,8 μm)
Opcjonalnie: Patowanie niklu (5-10 μm), polerowanie elektrolityczne (stopień medyczny)
Ii. Uwagi na temat niestandardowego projektu
Specjalne wymagania dotyczące wątków
Rysunki przekrojowe są wymagane dla niestandardowych rodzajów zębów
Rozmiar rowka wycinającego wsteczne musi być oznaczony dla wewnętrznych otworów ślepych (zalecanych większych lub równych 1,5-krotności wysokości)
Właściwości mechaniczne
Wytrzymałość na rozciąganie większa lub równa 500MPa (przed notowaniem, jeśli wymagane jest obróbka cieplna)
Test momentu obrotowego (zgodnie ze standardową wartością DIN 912 lub określoną przez klienta)
Weryfikacja pustej struktury
Test przepływu (części płynne muszą zapewnić poziom ciśnienia)
Grubość ściany Raport testu ultradźwiękowego (opcjonalnie)
Iii. Proces kontroli produkcji i jakości
Technologia przetwarzania
Turning: CNC Swiss Maszyna (odpowiednia dla małych części φ3-20 mm)
Przetwarzanie wątków: formowanie matrycy/wytłaczania (zęby zewnętrzne), tap/frezowanie nici (zęby wewnętrzne)
Kontrola jakości
Pełna inspekcja Elementy: rozmiar głowy, gwint GO/NO-GO Miernik (GO/NO-GO)
Pozycja kontroli próbkowania: Test natryskowy soli (72H Neutral Salt Spray), twardość (HRB 70-90)
Dostawa dokumentów
Wymagane: Certyfikacja materialna, raport z inspekcji wymiarów, arkusz procesu oczyszczania powierzchni
Opcjonalnie: rysunki 3D (format krokowy), pliki PPAP (przemysł motoryzacyjny)
Iv. Typowe scenariusze aplikacji
Urządzenia medyczne: puste śruby do rur dywersyjnych (wymagane polerowanie elektrolityczne)
Sprzęt do automatyzacji: niestandardowe sześciokątne części do instalacji silnika serwo
Półprzewodniki: Ultra-wysoka czystość 303 śruby ze stali nierdzewnej (obróbka próżniowa)
V. Instrukcje cytowania
Minimalna ilość zamówienia: 50-100 sztuk (produkcja próbna). Formy można otworzyć za ponad 1000 sztuk
Czas dostawy: 7-15 dni (dostosowane w zależności od złożoności)
Opłata za pleśń: Należy obliczyć niestandardowe typ zęba/struktura specjalna
Dostarczanie próbek lub rysunków CAD może przyspieszyć proces cytowania. W przypadku złożonych części zaleca się podpisanie umowy technicznej w celu wyjaśnienia kryteriów akceptacji.
Dzięki powyższej analizie warstwowej można szybko uchwycić esencję funkcjonalną i konstrukcję takich niestandardowych części, co jest wygodne do wyboru inżynieryjnego lub komunikacji dostosowywania.
