Przekładka stalowa SMT

Przekładka stalowa SMT

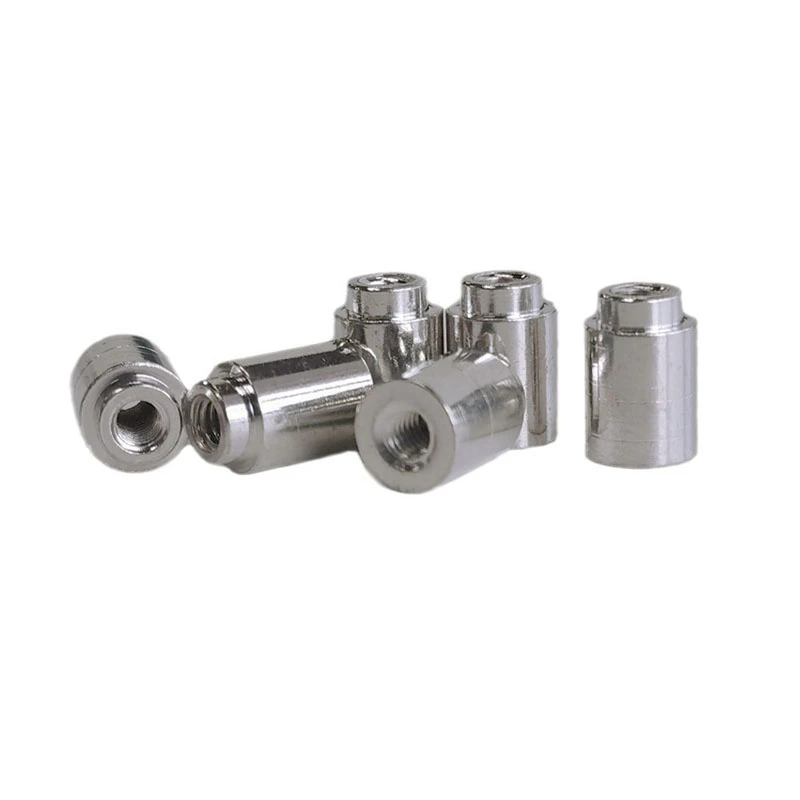

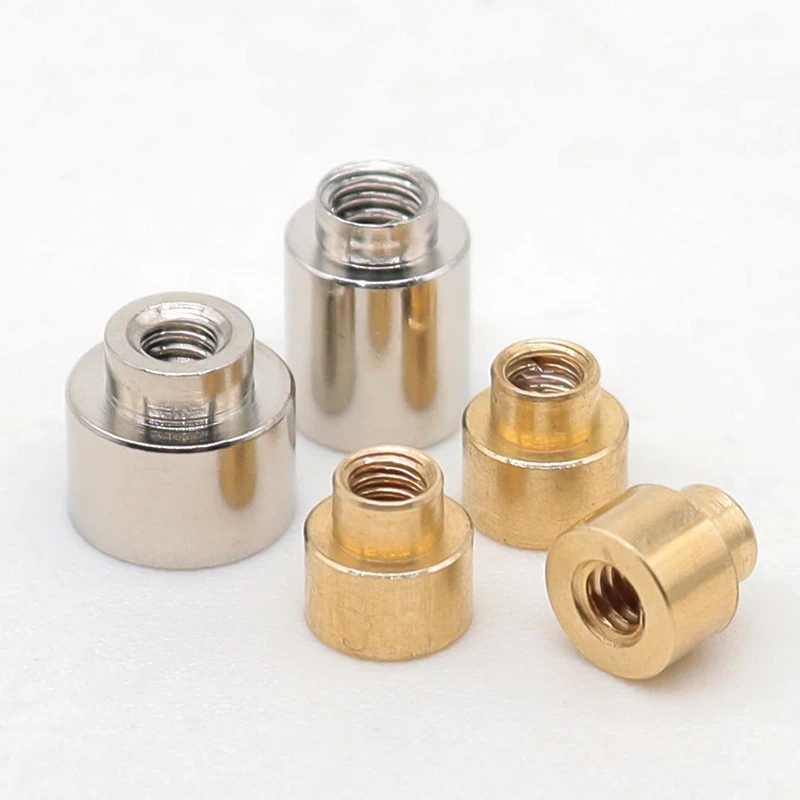

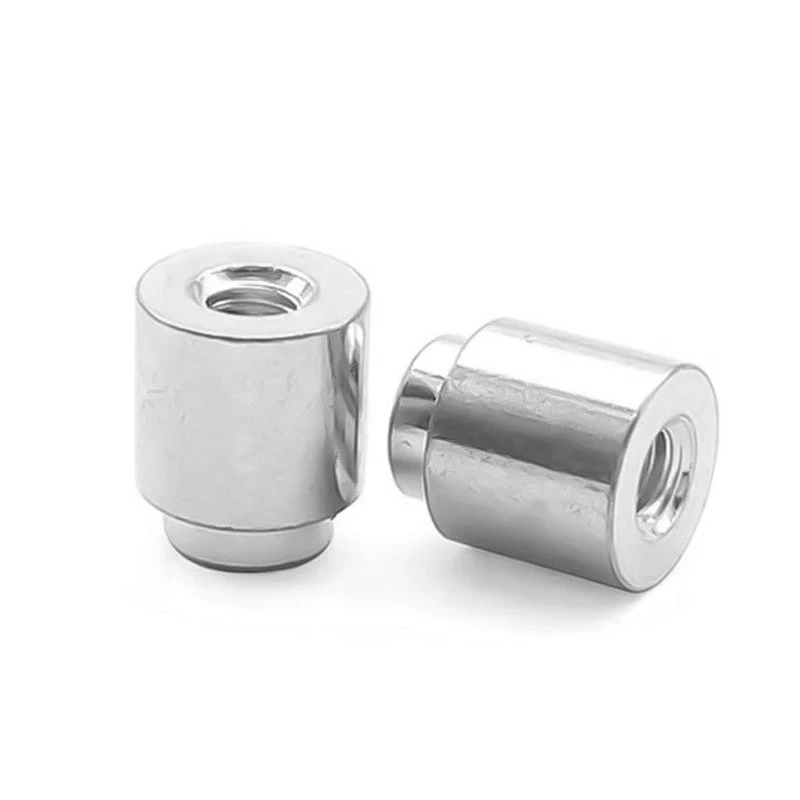

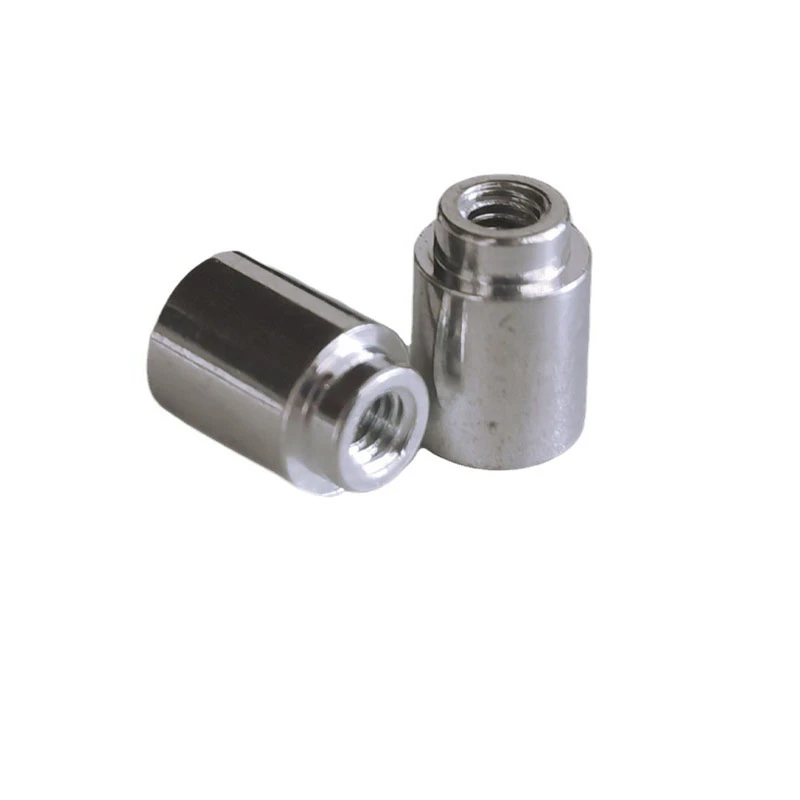

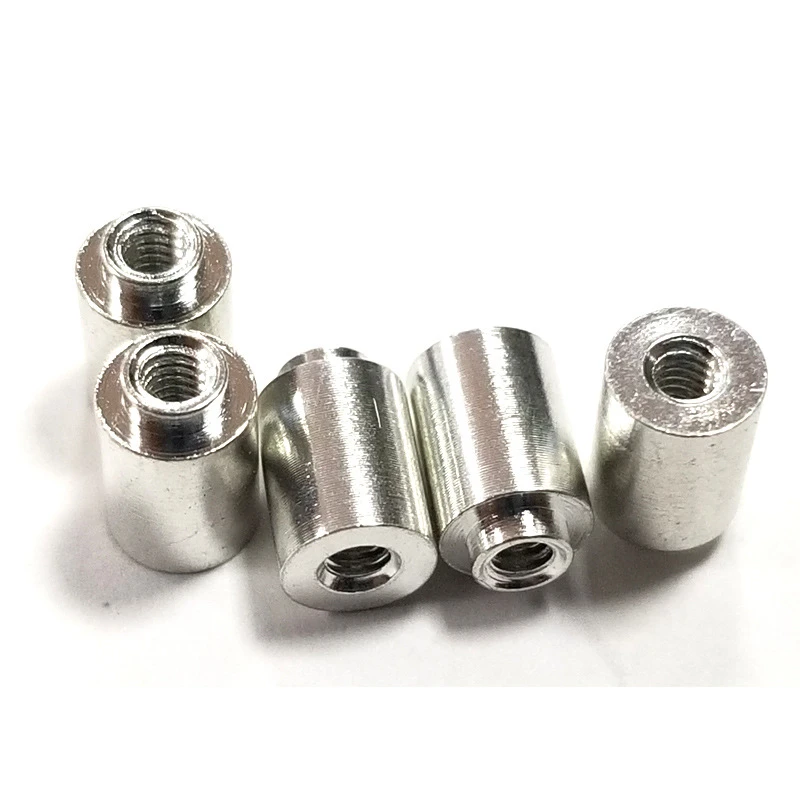

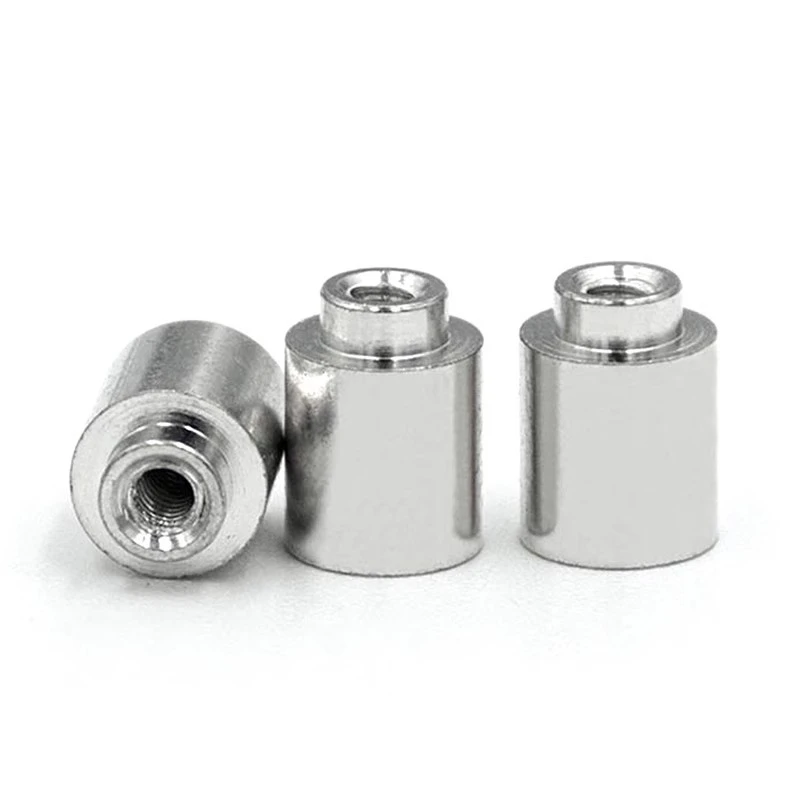

Stalowe elementy dystansowe SMT to kompaktowe elementy złączne zaprojektowane specjalnie do montażu płytek drukowanych, odpowiednie do nowoczesnych-urządzeń elektronicznych o dużej gęstości. Ich lekka konstrukcja i minimalne zajmowane miejsce spełniają rygorystyczne wymagania montażowe precyzyjnych produktów elektronicznych, co czyni je podstawowymi małymi komponentami sprzętowymi w różnych urządzeniach elektroniki użytkowej, sprzęcie sterowania przemysłowego i produktach komunikacyjnych.



Elementy dystansowe są wykonane ze stali nierdzewnej i-pokryte cyną, co zapewnia doskonałą przewodność, lutowność i odporność na korozję. Ich konstrukcja do montażu powierzchniowego (SMT) umożliwia bezpośrednie lutowanie rozpływowe na powierzchni PCB, oferując zalety takie jak łatwa instalacja, wysoka automatyzacja i redukcja kosztów.

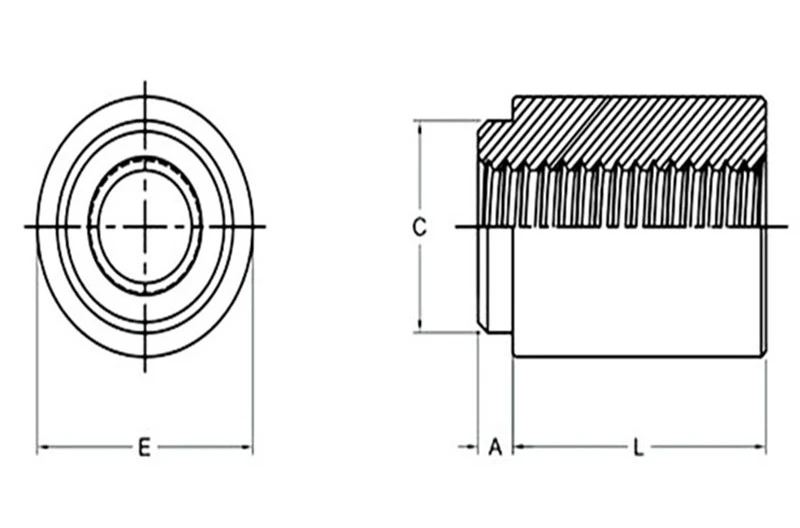

Rozmiar gwintu	Rozmiar otworu przelotowego +0.004 -0.003	Typ		Kod gwintu lub Tru Hole	Długość „L” ±0,13 (Kod długości w milimetrach)					Minimalna grubość arkusza	Maks.	C Maks.	E		H Nom.	Rozmiar otworu w arkuszu +0.003 -0.000	Min. Odległ. Otwór do C/L lub krawędzi
		Materiał mocowania											Nr ref.	±.005
		Stal	Mosiądz
M2x0.4	-	SMTSO	-	M2	2	3	4	6	10	1.53	1.53	3.6	-	5.56	-	3.73	6.2
M2.5x0.4	-	SMTSO	SMTSOB	M25	2	3	4	6	10	1.53	1.53	4.09	-	5.56	-	4.22	6.2
M3x0.5	-	SMTSO	SMTSOB	M3	2	3	4	6	10	1.53	1.53	4.09	-	5.56	-	4.22	6.2
M3.5x0.6	-	SMTSO	SMTSOB	M35	2	3	4	6	10	1.53	1.53	5.28	-	7.14	-	5.41	7.77
M4x0.7	-	SMTSO	SMTSOB	M4	2	3	4	6	10	1.53	1.53	6.22	-	8.74	-	6.35	9.37
-	3.1	SMTSO	SMTSOB	3.1	2	3	4	6	10	1.53	1.53	4.09	-	5.56	-	4.22	6.2
-	3.6	SMTSO	SMTSOB	3.6	2	3	4	6	10	1.53	1.53	5.28	-	7.14	-	5.41	7.77
-	4.2	SMTSO	SMTSOB	4.2	2	3	4	6	10	1.53	1.53	6.22	-	8.74	-	6.35	9.37











O Zeyao

Zeyao ma 19-letnie doświadczenie w badaniach i rozwoju oraz produkcji elementów złącznych, koncentrując się na produkcji śrub, precyzyjnych okuć, stalowych podkładek SMT i części obrabianych. Nasza fabryka dysponuje ponad 160 zaawansowanymi maszynami produkcyjnymi, wyposażonymi w kompletne systemy kucia na zimno, toczenia, gwintowania, nitowania i automatycznego testowania, a miesięczna produkcja przekracza dziesięć milionów sztuk, z łatwością zaspokajając potrzeby dużych-zamówień.



Wspieramy usługi dostosowywania OEM/ODM i możemy zapewnić-niestandardowe dostosowywanie w oparciu o rysunki, specyfikacje lub próbki klientów, oferując pełne-rozwiązanie procesowe, od opracowania formy, prototypowania, małych partii po produkcję masową.



Dostosowanie OEM/ODM

Obsługujemy różne niestandardowe specyfikacje i struktury, w tym:



Możliwość dostosowania wysokości, średnicy zewnętrznej i wewnętrznej



Możliwość wyboru materiałów (mosiądz, stal nierdzewna, stop aluminium)



Możliwość dostosowania obróbki powierzchni (cynowanie, niklowanie, czernienie, złocenie)



Konfigurowalne oceny wytrzymałości na rozciąganie i odporności na korozję



Możliwość dostosowania logo, opakowania oraz specyfikacji taśm i szpul



Obsługuje testowanie próbek i produkcję próbną-małych partii



Obsługuje przetwarzanie OEM w oparciu o rysunki i dostosowywanie form



Potrzebujesz wysokiej-jakości,-lutowania rozpływowego, stalowej przekładki SMT, odpowiedniej do zautomatyzowanej produkcji? Skontaktuj się z nami już teraz!

Skontaktuj się teraz



Często zadawane pytania

P: Czy możesz dostosować stalowe elementy dystansowe SMT?

Odp.: tak, wspieramy dostosowywanie OEM/ODM.

P: Jaka jest minimalna ilość zamówienia?

Odp.: akceptujemy zakupy w małych partiach; konkretną ilość można z nami omówić.

P: Czy są zniżki na zakupy hurtowe?

Odp.: W przypadku zakupów w dużych partiach dostępne są ceny wielopoziomowe.

P: Czy masz próbki?

Odp.: Możemy wykonać próbki zgodnie z Twoimi wymaganiami; będziesz musiał uiścić opłatę za próbkę.

P: Czy zachowacie poufność moich rysunków projektowych?

Odpowiedź: Tak, podpiszemy umowę o zachowaniu poufności.
