Witam wszystkich, jestem menadżerem w fabryce elementów złącznych Zeyao. Mamy 19 lat doświadczenia w badaniach i rozwoju oraz produkcji elementów złącznych, specjalizując się w dostarczaniu wysokiej-jakości rozwiązań śrubowych klientom na całym świecie. Dzisiaj przedstawię szczegółowo śrubę ustalającą punktu stożkowego.
Śruba ustalająca punktu stożkowego to element mocujący, który mocuje komponenty do wałów, otworów lub innych części bez potrzeby stosowania nakrętki. Unikalna konstrukcja stożkowej końcówki umożliwia dokładne ustawienie śruby podczas dokręcania i penetrację cienkich powierzchni materiału, zapewniając bezpieczne połączenie.
Konstrukcja ze stożkową końcówką jest odpowiednia do elementów wymagających-długiego czasu mocowania i rzadkiego demontażu, zapewniających ścisłe dopasowanie w warunkach wibracji lub naprężeń, zapobiegając poluzowaniu i przemieszczeniu.
Specyfikacja
|
d |
Poziom |
s |
t |
||
|
metryczny |
maks |
min |
min |
||
|
M1.4 |
0.3 |
0.7 |
0.724 |
0.711 |
0.6 |
|
M1.6 |
0.35 |
0.7 |
0.724 |
0.711 |
0.7 |
|
M1.8 |
0.35 |
0.7 |
0.724 |
0.711 |
0.8 |
|
M2 |
0.4 |
0.9 |
0.902 |
0.889 |
0.8 |
|
M2.5 |
0.45 |
1.3 |
1.295 |
1.27 |
1.2 |
|
M3 |
0.5 |
1.5 |
1.545 |
1.52 |
1.2 |
|
M4 |
0.7 |
2 |
2.045 |
2.02 |
1.5 |
|
M5 |
0.8 |
2.5 |
2.56 |
2.52 |
2 |
|
M6 |
1 |
3 |
3.08 |
3.02 |
2 |
|
M8 |
1.25 |
4 |
4.095 |
4.02 |
3 |
|
M10 |
1.5 |
5 |
5.095 |
5.02 |
4 |
|
M12 |
1.75 |
6 |
6.095 |
6.02 |
4.8 |
|
M14 |
2 |
6 |
6.095 |
6.02 |
5.6 |
|
M16 |
2 |
8 |
8.115 |
8.025 |
6.4 |

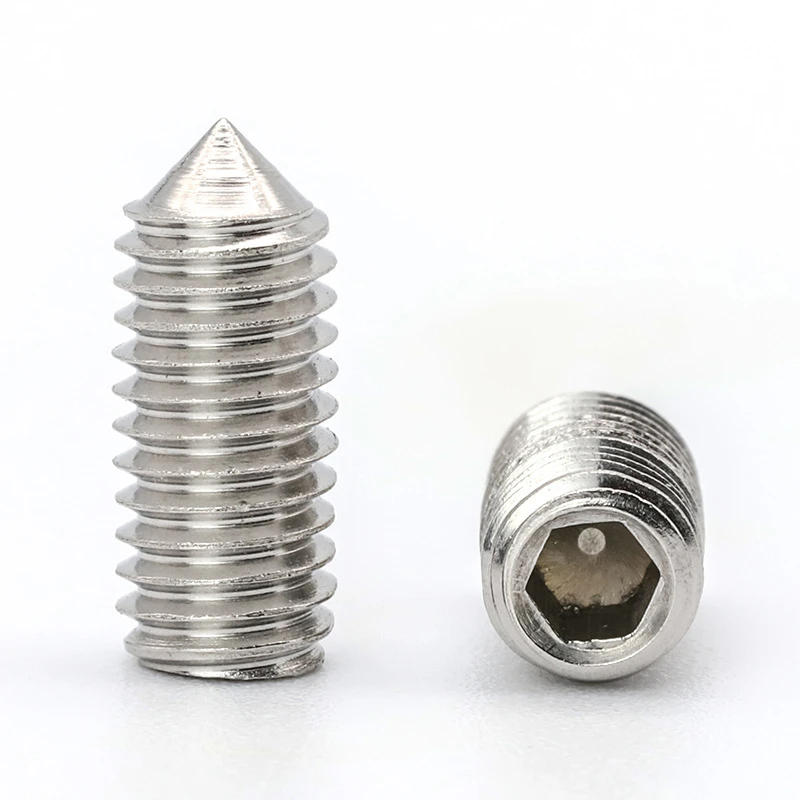

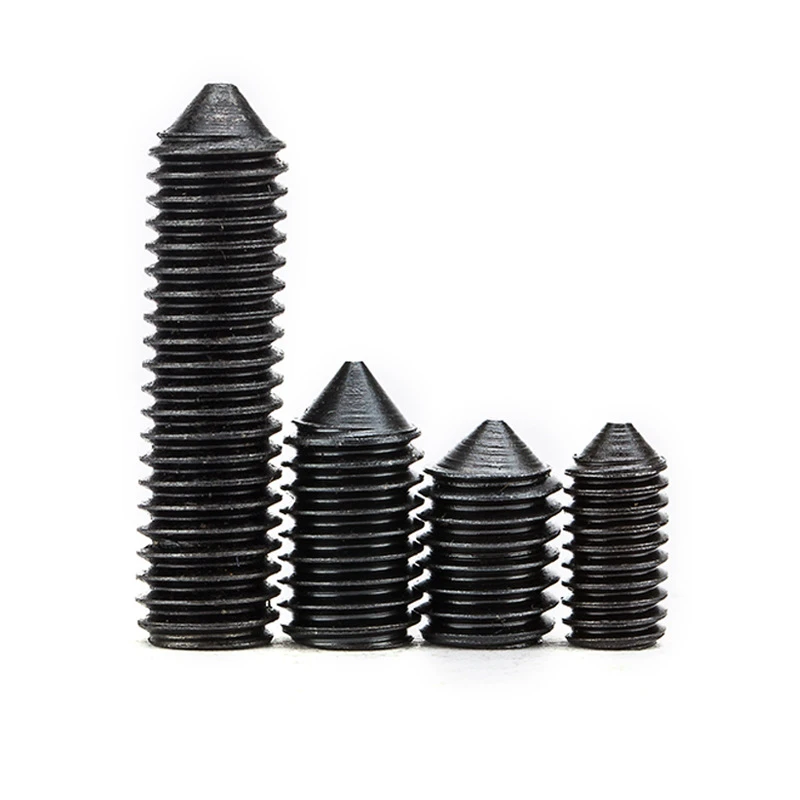

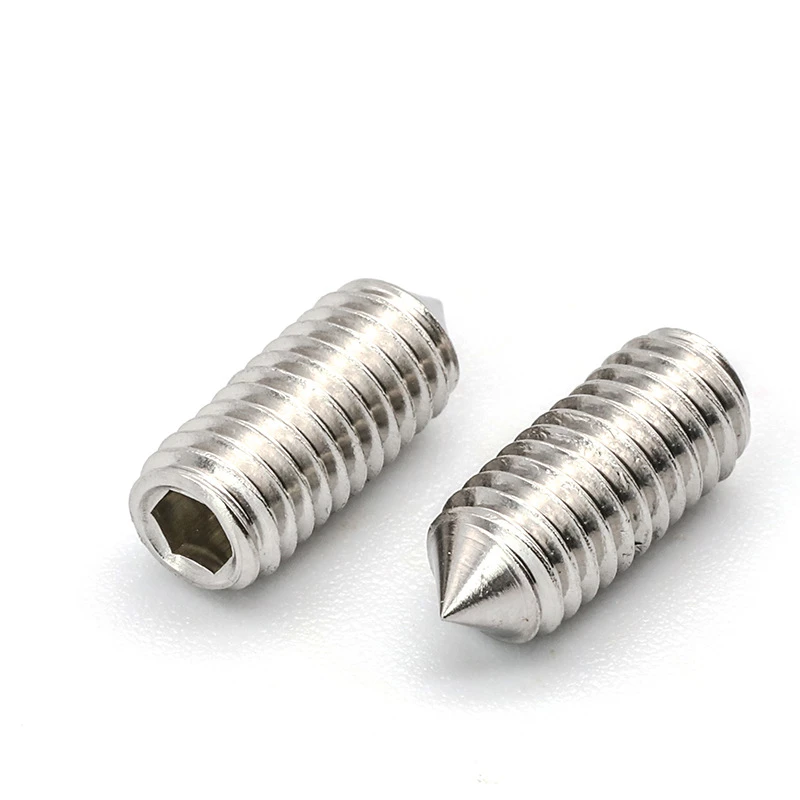

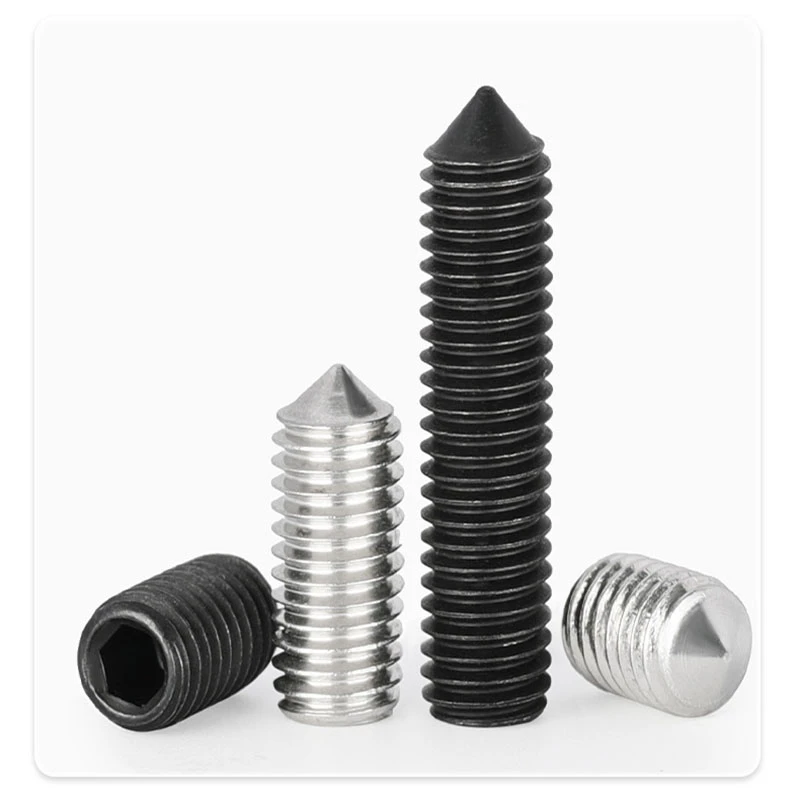

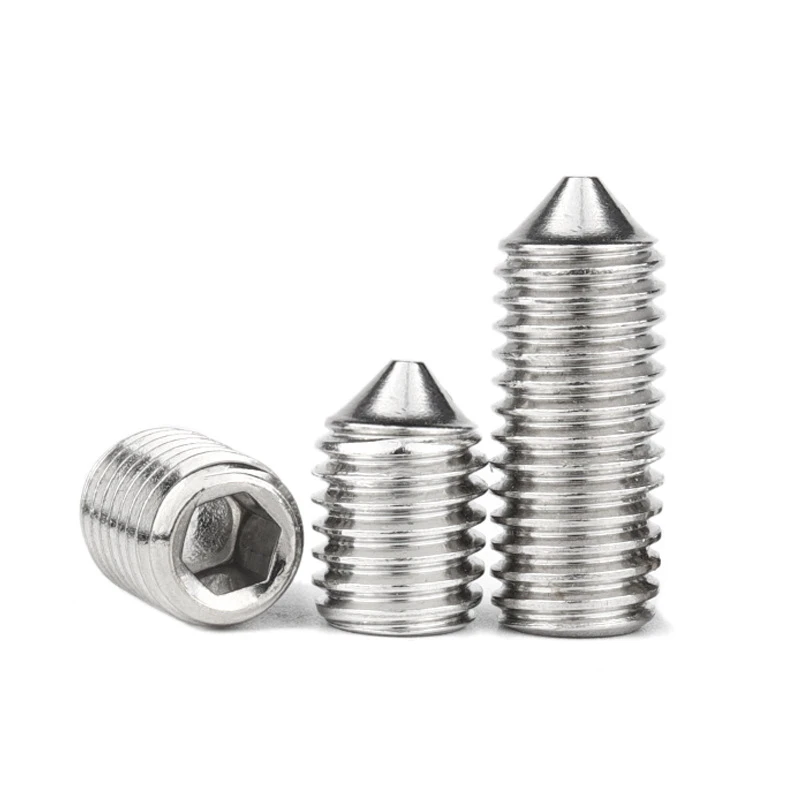

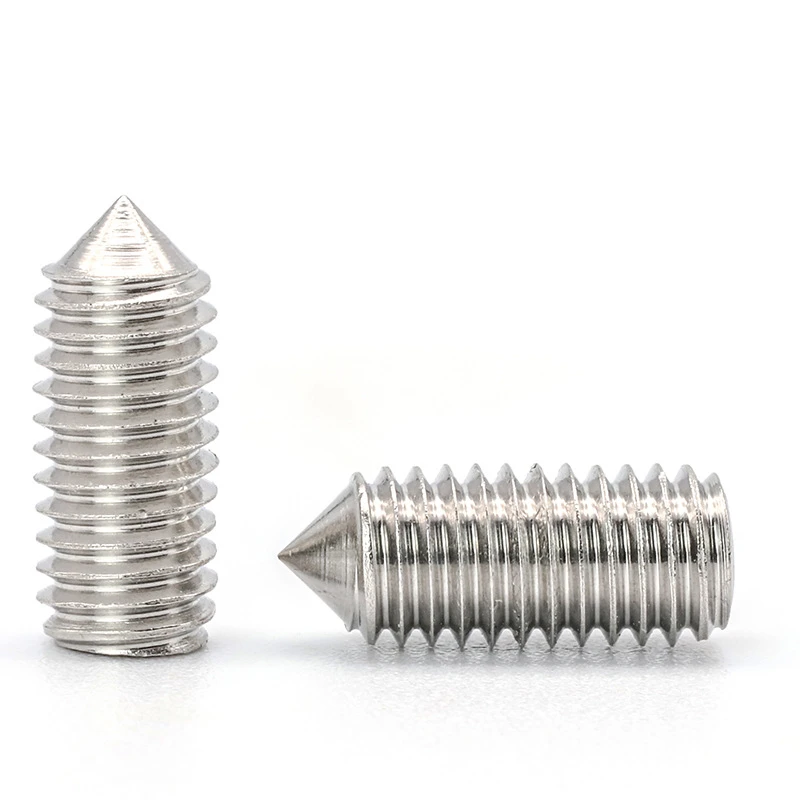

Zdjęcie produktu
Proces produkcyjny
Scenariusze zastosowań
1. Produkcja mechaniczna
Śruby ustalające stożkowe są szeroko stosowane w produkcji mechanicznejzabezpieczyć obracające się elementytakie jak koła zębate, koła pasowe i obudowy łożysk.
Zabezpieczanie kół zębatych i kół pasowych:Końcówkę-w kształcie stożka można wtopić w powierzchnię koła zębatego lub wału koła pasowego, zapewniając, że śruba pozostanie dokręcona nawet w przypadku wibracji i-obrotu z dużą prędkością, co pozwala zachować precyzyjną przekładnię.
Zabezpieczanie obudów łożysk:Śruba zapewnia pewny chwyt, zapobiegając przesuwaniu się lub obracaniu obudowy łożyska podczas pracy, zapewniając stabilność sprzętu.
2. Przyrządy precyzyjne
W instrumentach optycznych, elektronicznych i laboratoryjnych stosuje się śruby ustalające stożkoweprecyzyjne pozycjonowanie i zabezpieczanie małych elementów.
Sprzęt optyczny:W przypadku komponentów takich jak zespoły soczewek, moduły laserowe lub optyczne urządzenia pomiarowe śruby stożkowe mogą mocować części na osiach optycznych lub ramkach, zapobiegając drobnym przesunięciom, które mogłyby mieć wpływ na wyrównanie optyczne.
Instrumenty elektroniczne:Służy do zabezpieczania wsporników PCB, czujników lub modułów elektronicznych, zapewniając stabilność komponentów pomimo wibracji i wahań temperatury.
Sprzęt laboratoryjny:Przyrządy laboratoryjne wymagają wysokiej powtarzalności; śruby stożkowe utrzymują precyzyjne pozycjonowanie nawet po wielokrotnym montażu i demontażu.
3. Motoryzacja i maszyny budowlane
Śruby ustalające stożkowe znajdują zastosowanie w maszynach samochodowych i budowlanychkrytyczne komponenty, które muszą wytrzymać wibracje i wstrząsy.
Elementy silnika:Służy do zabezpieczania wałków rozrządu, kół zębatych i kół napędowych, zapewniając, że części pozostaną pewnie na miejscu podczas pracy z dużą-prędkością.
Złącza podwozia:Śruby stożkowe, np. elementy zawieszenia lub układu kierowniczego, zapewniają-blokadę zapobiegającą poluzowaniu, zapewniając bezpieczeństwo pojazdu.
Układy hydrauliczne:Zabezpiecza zawory, pompy i inne krytyczne części, zapobiegając wyciekom lub awariom systemu spowodowanym wibracjami.
4. Sprzęt do pakowania i automatyzacji
W zautomatyzowanych liniach produkcyjnych, maszynach pakujących i systemach przenośników stosuje się śruby stożkowezabezpieczyć wały, prowadnice i rolki.
Zabezpieczanie rolek przenośnika:Śruby zapewniają ścisłe połączenie rolek z wałami, redukując poślizg lub niewspółosiowość i zapewniając stabilny transport materiału.
Zabezpieczanie wałów napędowych:Stożkowa końcówka zapewnia mocny chwyt, zapobiegając poluzowaniu się kół zębatych i sprzęgieł podczas pracy-z wysoką częstotliwością.
Zabezpieczanie elementów prowadnicy:W liniach pakujących lub urządzeniach automatyki prowadnice wymagają precyzyjnego ustawienia; Śruby stożkowe zapewniają długoterminową-stabilność.
5. Inne zastosowania przemysłowe
Odpowiednie są również śruby ustalające stożkowedługoterminowe-zabezpieczanie komponentów przemysłowychszczególnie w środowiskach-o dużym obciążeniu lub o wysokich-wibracjach.
Silniki, pompy i zawory:Zabezpiecza wały, wirniki lub wrzeciona zaworów, zapewniając stabilność podzespołów przy dużych prędkościach i ciśnieniach.
Maszyny precyzyjne:W ramionach robotów, sprzęcie CNC i maszynach zautomatyzowanych śruby stożkowe zabezpieczają wały przegubowe, prowadnice liniowe i elementy napędowe, zwiększając dokładność ruchu.
Sprzęt automatyki:Kluczowe części maszyn pakujących, robotów montażowych lub systemów przenośników opierają się na śrubach stożkowych, aby zapewnić wydajne i długotrwałe-działanie.
