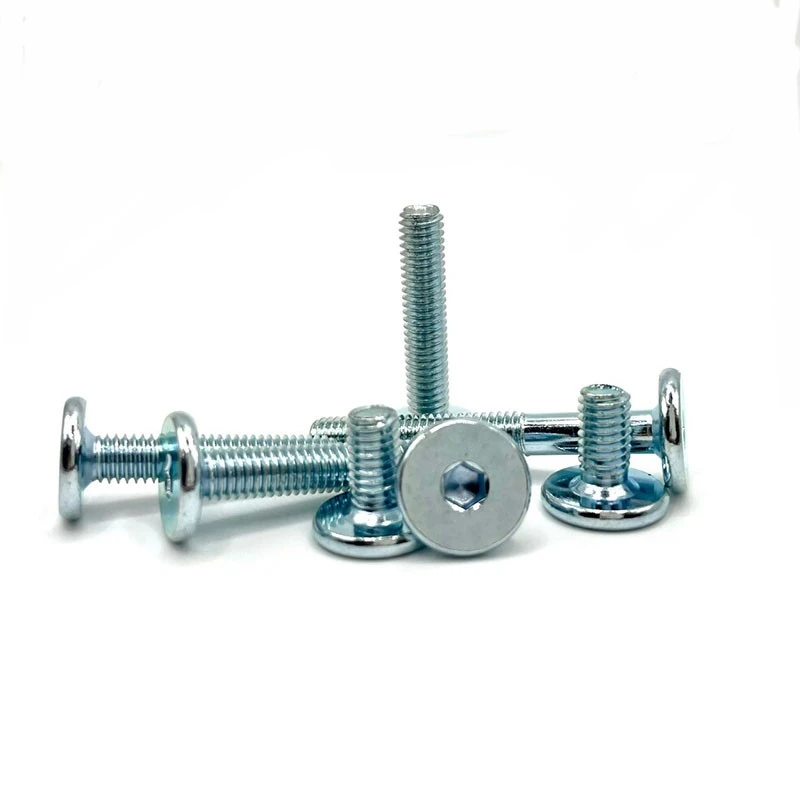

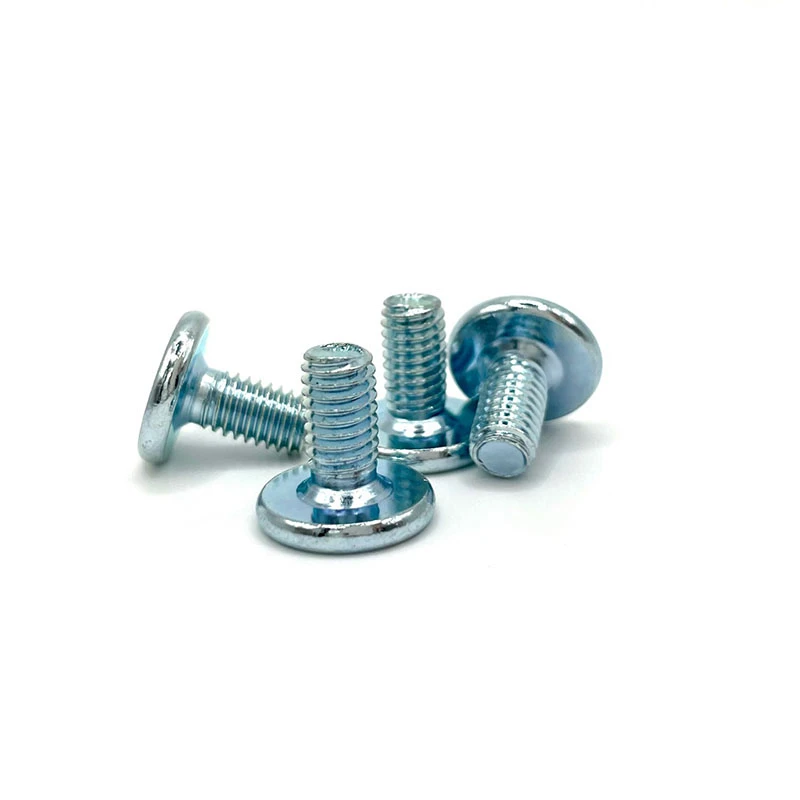

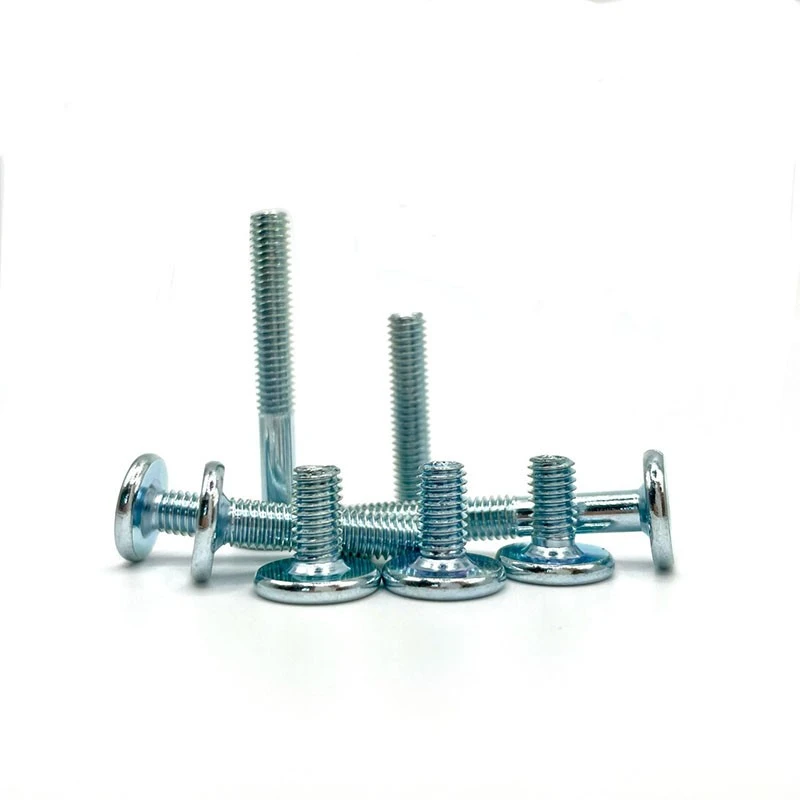

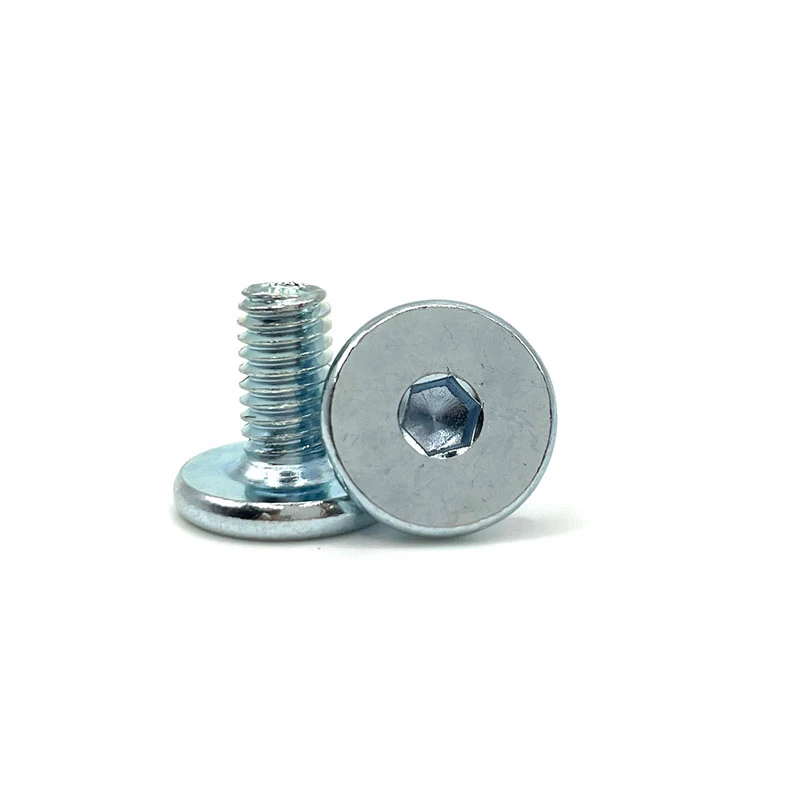

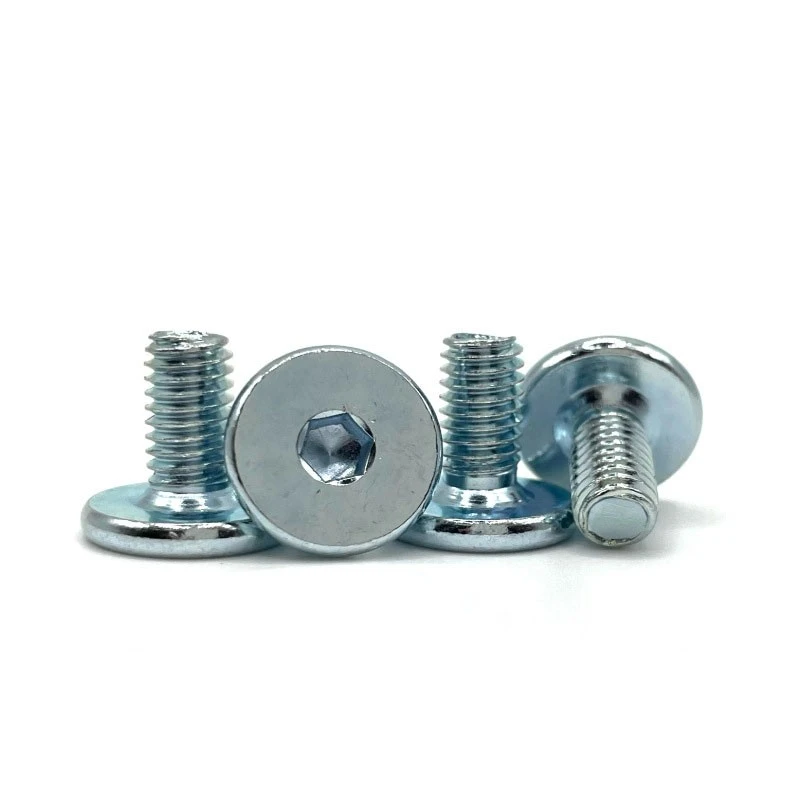

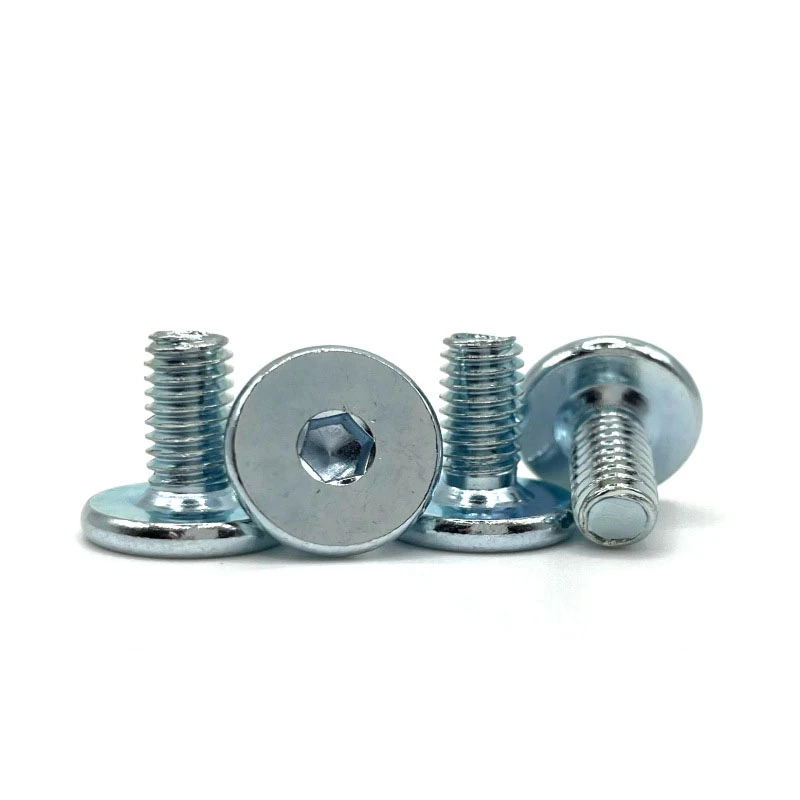

Śruba z niskoprofilową głową



Istnieje wiele rodzajów kształtów głowicy śrubowej, w tym płaska głowica, panel, okrągła głowica, głowica sześciokątna, głowica przeciwnika i wiele innych. Podczas zakupu śrub niektórzy klienci mogą żądać śrub z cieńszymi głowicami, powszechnie określanymi jako śruby o niskiej zawartości profilu. Jednak, jeśli są używane niewłaściwie, te niskoprofilowe śruby z głębi są skłonne do pęknięcia głowicy.

Krzyżowa śruba jest znormalizowana, o stałej szerokości i głębokości. Jeśli głowica śruby jest zbyt cienka, a głębokość głowy jest mniejsza niż głębokość wnęki, wgłębienie rozciąga się na trzon śrubowy, co spowoduje problem pokazany na rycinie 1. Po rozciąganiu się śruby w trzonkach, pustka tworzy się na skrzyżowaniu między trzonkiem a głową, osłabiając integralność strukturalną tego obszaru i zwiększając prawdopodobieństwo złamania głowy.

W przeciwieństwie do tego samego rodzaju wgłębienia krzyżowego na płaskiej śrubie z normalnym zakresem wysokości głowy, po poddaniu się hartowania i utwardzania w celu zwiększenia wytrzymałości śruby, o ile moment obrotowy klienta nie przekracza wartości momentu obrotowego śruby, śruba nie doświadczy pęknięcia głowy, jak pokazano na rycinie 2.



Wysokość głowy jest konsekwentnie poniżej 1,5 mm, oszczędzając miejsce w urządzeniach i urządzeniach lub do użytku w obszarach o ograniczonym górnym przeliczeniu.
