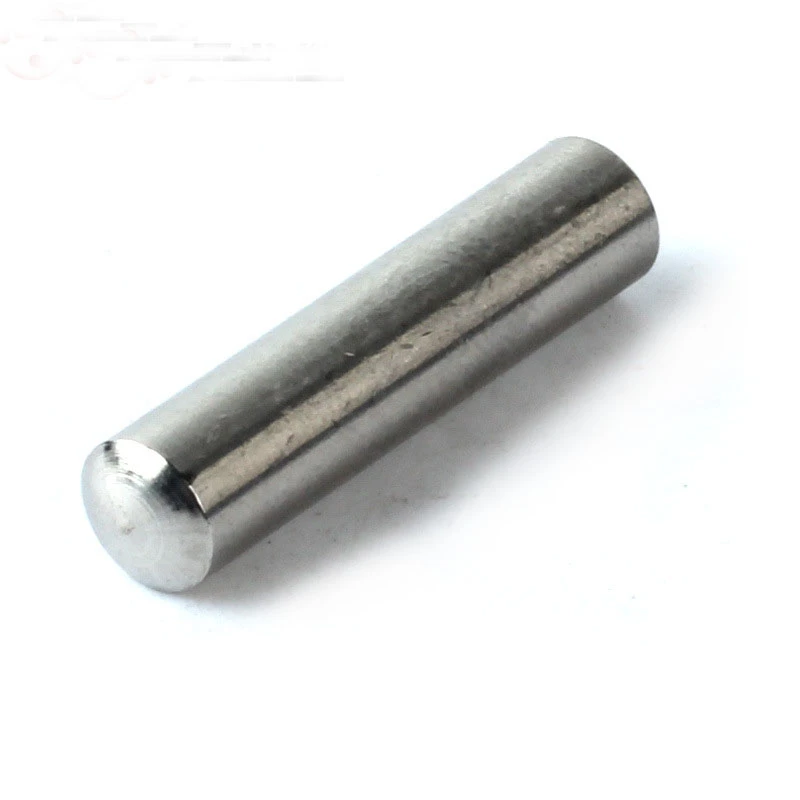

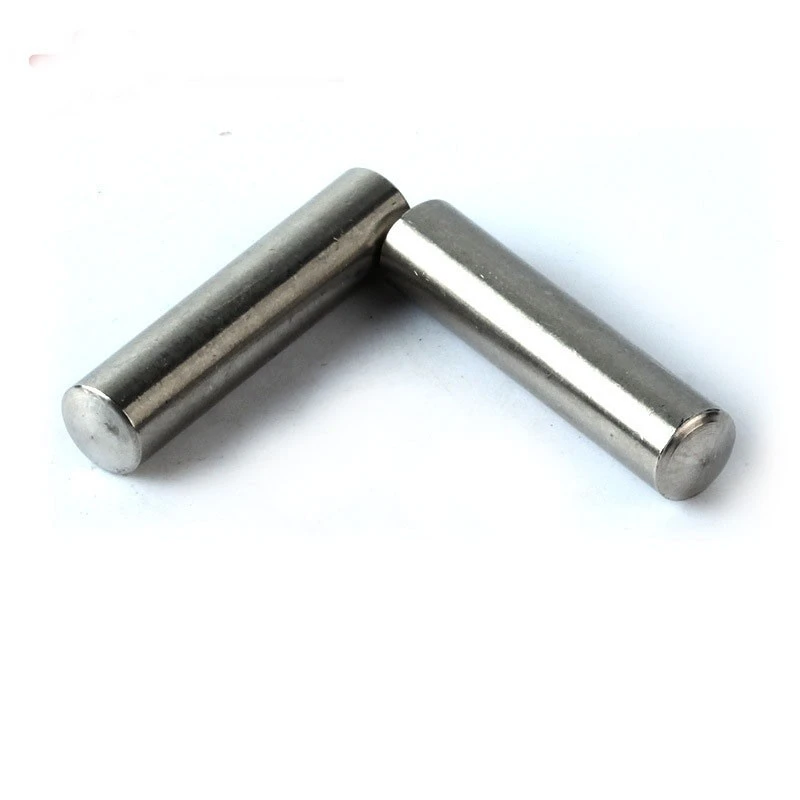

Din7 kołek stali nierdzewnej



Kołki kołek (piny wyrównania / piny mocujące)

Pinsy z kołami, znane również jako szpilki wyrównujące lub piny ustalające, są składnikami, które wykorzystują otwory obrabiane jako odniesienie do pozycjonowania w celu ograniczenia stopnia swobody obiektu. Kontrolują ruch liniowy wzdłuż osi X, Y i Z, a także ruch obrotowy wokół tych osi, ograniczając w ten sposób wszystkie sześć stopni swobody. W formach kołki kołek są stosowane przede wszystkim między przymocowanymi śrubami, aby zapewnić dokładność pozycji. Są one głównie stosowane do wyrównania montażu, ale mogą również służyć jako połączenia, połączenia ścinania przeciążenia w urządzeniach bezpieczeństwa lub mechanizmy antykolutowania. Podstawowe typy obejmują cylindryczne szpilki i szpilki stożkowe.

Cylindryczne szpilki vs. szpilki stożkowe

Różnice w procesie produkcji

Cylindryczne szpilki można wstępnie zaciskać, a szpilki stożkowe są zazwyczaj dopasowane na zamówienie.

Zastosowania

Cylindryczne szpilki są odpowiednie do pozycjonowania o wysokiej precyzyjnej (otwory przedkładni) i mogą oprzeć się siłom ścinającym.

Piny stożkowe są często stosowane w aplikacjach wymagających częstego demontażu.

Różnice funkcjonalne

Cylindryczne szpilki są dopasowane do rozwierconych otworów z niewielką interferencją, zdolne do noszenia umiarkowanych obciążeń. Aby utrzymać dokładność pozycjonowania i stabilność stawów, nie zaleca się częstego demontażu. Są one przede wszystkim używane do wyrównania, ale mogą również funkcjonować jako łączące szpilki lub piny bezpieczeństwa.

Pins stożkowy mają stożkę 1:50, zapewniając właściwości samozachowawcze, wysoką dokładność pozycjonowania i łatwą instalację. Powtarzający się montaż/demontaż ma minimalny wpływ na precyzję. Są one głównie używane do wyrównania, ale mogą również służyć jako łączące szpilki, wymagające rozwierconych otworów.
