W montażu mechanicznym podkładki są często uważane za niepozorne małe części, a wiele osób uważa, że ich funkcją jest „zapobieganie rozluźnieniu orzechów”. Jednak funkcja podkładek jest znacznie więcej! Różne typy podkładek odgrywają kluczową rolę w strukturze połączenia. Wybór niewłaściwych podkładek może prowadzić do awarii połączenia, uszkodzenia części, a nawet wypadków bezpieczeństwa. Ten artykuł głęboko przeanalizuje prawdziwy cel wspólnych podkładek, takich jak płaskie podkładki i sprężynowe, aby pomóc inżynierom i nabywcom prawidłowe wybrać podkładki.
A. Cztery podstawowe funkcje podkładek
1. Rozproszić ciśnienie i chroń powierzchnię połączenia
Problem: Gdy śruby/nakrętki są bezpośrednio naciskane na miękkie materiały (takie jak aluminium i plastik), powierzchnia może zostać zmiażdżona lub zdeformowana.
Rozwiązanie: Zwykłe podkładki zwiększają powierzchnię siły, równomiernie rozkładają ciśnienie i unikaj uszkodzenia podłoża.
Typowe zastosowania: utrwalanie skorupy ze stopu aluminium, połączenie drewnianej struktury.
2. Anty-loosenowanie i antywibracja, zachowaj obciążenie wstępne
Problem: W środowisku wibracyjnym zwykłe śruby i orzechy są podatne na rozluźnienie z powodu zużycia mikro-ruchowego.
Rozwiązanie: Pralki sprężyn wykorzystują deformację sprężystą, aby wygenerować ciągłą siłę odbicia, aby zrównoważyć relaksacja spowodowana wibracją.
Typowe zastosowania: obudowa samochodowa, instalacja silnika, tranzyt kolejowy.
3. Uszczelnienie i szczelność, izolujące media
Problem: Ciecz lub gaz może wyciekać przez szczelinę gwintu.
Rozwiązanie: Pralki uszczelniające, takie jak podkładki miedzi i podkładki gumowe, napełnij mikroskopijne nierówne powierzchnie, aby zablokować ścieżki wycieku.
Typowe zastosowania: kołnierze rurociągów, systemy hydrauliczne, obwody oleju silnikowego.
4. Izolacja/przewodność, dostosowanie się do specjalnych potrzeb
Problem: Prąd może tworzyć zwarcie przez metalowe śruby lub należy przeprowadzić elektryczność statyczną.
Rozwiązanie: podkładki izolacyjne (takie jak nylon, papier ze stali z czerwonego): używane do urządzeń elektronicznych i transformatorów.
Podkładki przewodzące (takie jak miedziane podkładki sprężynowe): stosowane do uziemienia przeciw statycznego.

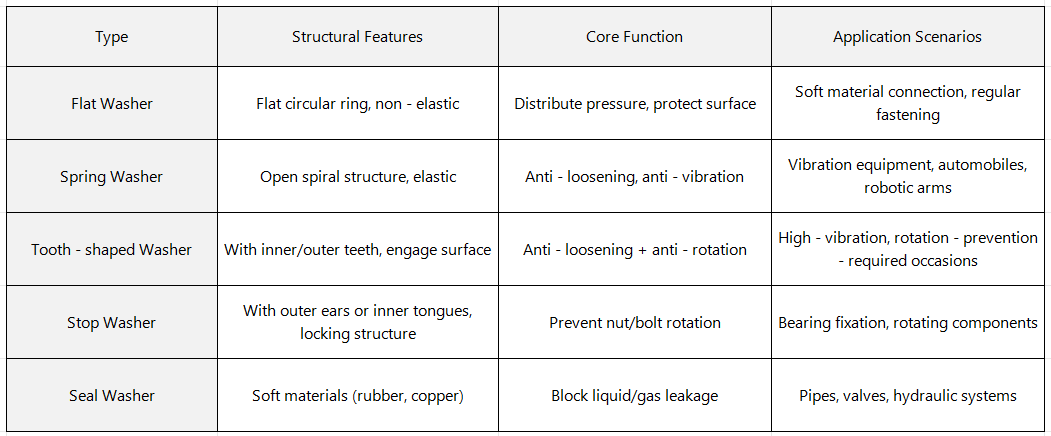

B. Wspólne rodzaje podkładek i obowiązujące scenariusze
Chociaż podkładki są małe, są niezbędnymi „wielofunkcyjnymi strażnikami” w połączeniach mechanicznych. Prawidłowe wybranie rodzaju i materiału podkładek może znacznie poprawić niezawodność, uszczelnienie i żywotność połączenia. Następnym razem, gdy zaprojektujesz lub naprawi, równie dobrze możesz spędzić dodatkową minutę, aby sprawdzić, czy podkładki odpowiadają Twoim potrzebom!
