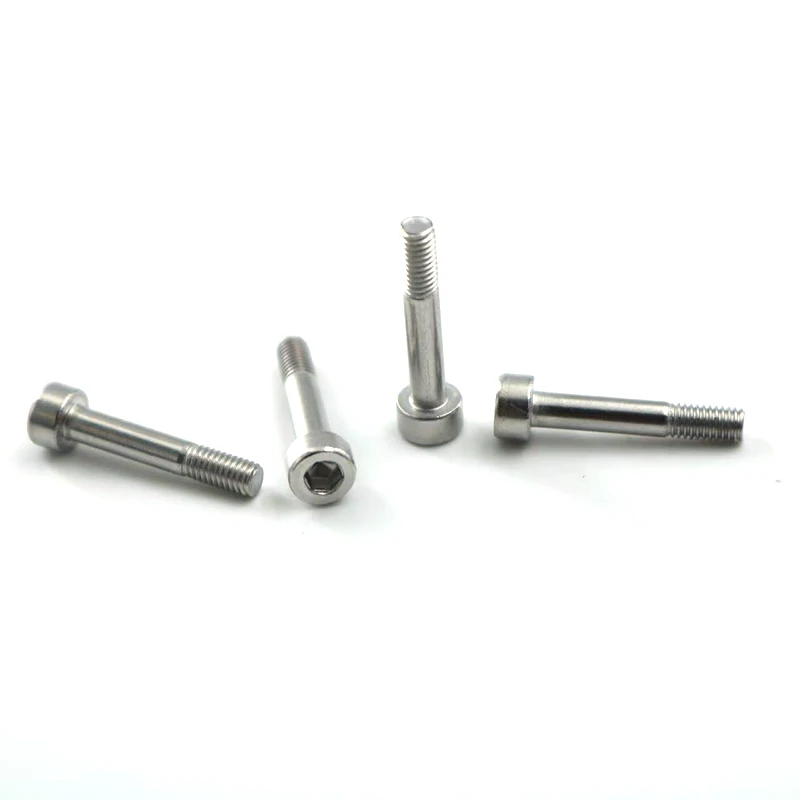

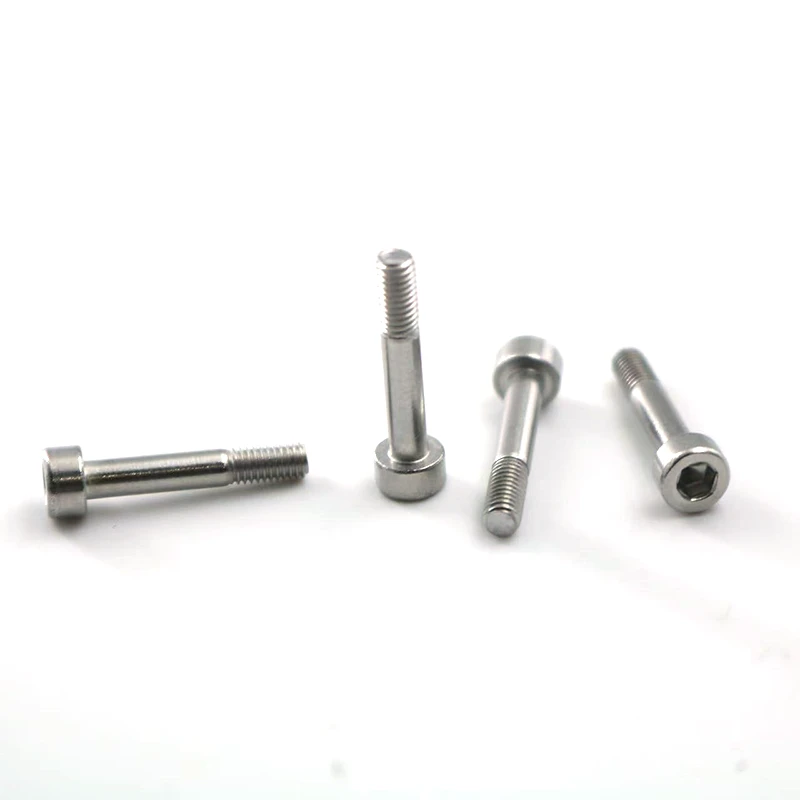

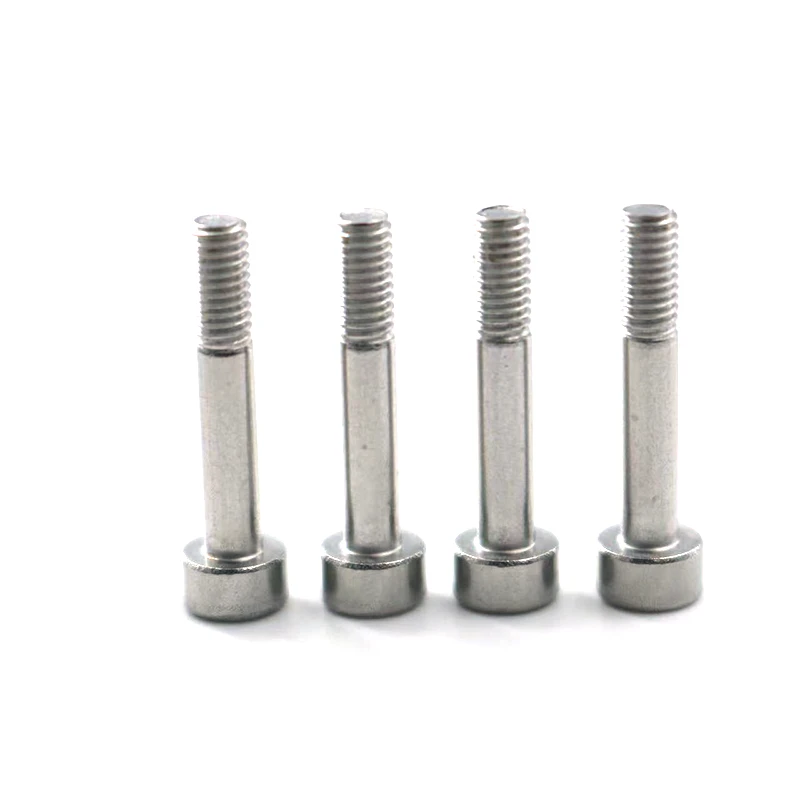

Puchar - HexagonŚruby gniazdaZ połową - konstrukcja wątku jest powszechnym mechanicznym elementem mocującym. Poniżej wyjaśniono, jak używać kubka - śruby gniazda sześciokątnego. W tej sekcji obejmie ich cechy, odpowiednie scenariusze, instrukcje użytkowania, kluczowe rozważania i często zadawane pytania.
1. Puchar - śruby gniazda sześciokątnego z połową -
Puchar - głowa: cylindryczna głowa z płaską topą i pionowymi cylindrycznymi stronami. Ta konstrukcja zapewnia dużą powierzchnię kontaktową i ciśnienie - obszar łożyska.
Hexagon: Głowa ma sześciokątną dziurę i wymaga klucza Allena do zaostrzenia i rozluźnienia.
Półka -: śruba składa się z dwóch sekcji:
Zwykła: nieokotalona sekcja o określonej długości.
Wątek: sekcja gwintowana.
Specyfikacje metryczne (M3, M4, M5): odnosi się do nominalnej średnicy wątków. M3 to 3 mm, M4 to 4 mm, a M5 ma 5 mm. Są to najczęściej stosowane rozmiary śrub metrycznych.
Zaprojektowany do: zwykły trzon zapewnia przejściowe lub bliskie dopasowanie do otworu do - podłączonego komponentu. Zapewnia pozycjonowanie, centrowanie i odporność na ścinanie, jednocześnie zapobiegając uczestniczeniu nici w ścinaniu, chroniąc je przed uszkodzeniem. Gwintowana część w pełni angażuje gwintowany otwór drugiej części, zapewniając silną siłę zacisków osiowych.
Ii. Wnioski i zalety
Zastosowania: Połączenia wymagające precyzyjnego pozycjonowania i centrowania: Gładki pręt pasuje do otworu do -, aby zapobiec ruchowi promieniowe między dwiema częściami. Typowe zastosowania obejmują struktury mechaniczne, przyrząd, formy, sprzęt automatyki i drukarki 3D.
Połączenia wymagające odporności na ścinanie: Gładka pręt ma większą średnicę (równą głównej średnicy gwintu) i może wytrzymać siły prostopadłe do osi śruby lepiej niż nici.
Połączenia wymagające częstego demontażu: Sześciokątny napęd na głowę oferuje wysoki moment obrotowy i jest mniej podatny na usuwanie, co czyni go bardziej niezawodnym niż Phillips lub śrub.
Zastosowania wymagające ograniczeń przestrzeni: W porównaniu z sześciokątnymi śrubami głowicy, głowica kubka nie ma odsłoniętej przestrzeni klucza i wymaga tylko jednego otworu do pracy, co czyni go bardziej kompaktowym.
Zalety: Wysokie obciążenie - Pojemność łożyska: Głowa ma duży obszar kontaktu, wysokie obciążenie wstępne i bezpieczne połączenie.
Wysoka precyzja: sześciokątny napęd na głowę jest mniej podatny na poślizgnięcia się i może zastosować precyzyjny moment obrotowy.
Schludne i estetyczne: po instalacji głowa jest odsłonięta, nadając mu bardziej przemysłowy i solidny wygląd niż CoU.
Iii. Szczegółowe kroki i metody użytkowania
Przygotowanie:
Wybierz właściwą śrubę: potwierdź specyfikacje śruby, długość i ocenę wydajności zgodnie z wymaganiami projektowymi. Wybierz właściwy klucz sześciokąta: zawsze używaj klucza, który dokładnie pasuje do rozmiaru głowicy śruby.
OSTRZEŻENIE: Za pomocą niewymiarowego klucza może poważnie uszkodzić klucz i otwór śrubowy, uniemożliwiając wyeliminowanie śruby.
Otwory obróbki
Przez otwory: Średnica otworu wiertła powinna być nieco większa niż średnica polerowanego wału śruby (na przykład wypolerowany wał M4 wynosi około 4 mm; otwór przez otwór można wywiercić do 4,2 mm lub 4,3 mm). Upewnij się, że wypolerowany wał może przechodzić gładko i bez poruszania się.
Gwintowane otwory: Wymagane jest stukanie. Ścisłe standardy mają zastosowanie do średnicy otworu: głębokość gwintowanego otworu powinna wynosić co najmniej 1,2 razy większą długość śruby.
Kroki instalacji:
Wyrównanie: Wyrównaj dwie części do połączenia, zapewniając wyrównanie otworu przez otwór i otwór gwintowany.
Włóż: Włóż wypolerowany wał śruby przez otwór górnej części.
Wstawienie: Delikatnie wrzuć śrubę do gwintowanego otworu elementu leżącego u podstaw kilku zakrętów ręcznie, aby upewnić się, że nie ma skośnego i że gwinty angażują się płynnie. Nigdy nie wymuszaj śruby kluczem, ponieważ może to łatwo uszkodzić gwinty.
Dokręcanie: Za pomocą klucza allena o odpowiednim rozmiarze wstawiaj głowicę śrubową pionowo, aż się zatrzyma. Dokręć równomiernie w kierunku zgodnie z ruchem wskazówek zegara.
Zastosowanie momentu obrotowego: W przypadku krytycznych połączeń mechanicznych użyj ustawienia klucza momentu obrotowego do zalecanej wartości momentu obrotowego. Zapewnia to wystarczające obciążenie wstępne bez łamania śruby lub uszkadzania gwintów.
Iv. Kluczowe rozważania i typowe błędy
Błąd wyboru klucza: Używanie nieodpowiedniego lub zużytego klucza jest główną przyczyną śrubki śrubowej. Po poślizgnięciu nici usunięcie staje się niezwykle trudne.
Operacja ukośna: Brak wkładania klucza pionowego i zastosowania ciśnienia może uszkodzić otwór śrubowy w ruchu „wyciągającej się”, zmniejszając obszar styku i powodując poślizg.
Mylące przez - rozmiary otworów i gwintowanych otworów
Błąd: wiercenie otworu przez ten sam rozmiar co gwintowany otwór podstawy. Może to spowodować, że wypolerowany pręt nie będzie w stanie przejść lub ocierać o nici podczas przechodzenia, uszkadzając połączenie.
Błąd: wiercenie gwintowanego otworu tego samego rozmiaru co otwór. Zapobiega to skutecznym tworzeniu wątków i powoduje brak siły zacisku.
Nieprawidłowy moment obrotowy
Ponad -: Połączenie nie jest bezpieczne i może łatwo rozluźnić i spaść podczas pracy.
Ponad - Dokręcenie: Może to spowodować rozciąganie, pęknięcie lub spowodowanie nici w gwintowanym otworze („Stripping”). Małe śruby, takie jak M3 i M4, są bardzo delikatne i szczególnie podatne na łamanie.
Czyszczenie: Przed instalacją upewnij się, że otwór śrubowy jest wolny od zanieczyszczeń, takich jak zapisy żelaza i olej, ponieważ może to wpłynąć na dokładność momentu obrotowego i siłę połączenia.
Ten ustrukturyzowany i dobrze - szczegółowy przewodnik użytkownika pozwala skutecznie zrozumieć i nauczyć się korzystać z tej śruby, zapewniając otrzymanie doświadczenia i wartości produktu.
