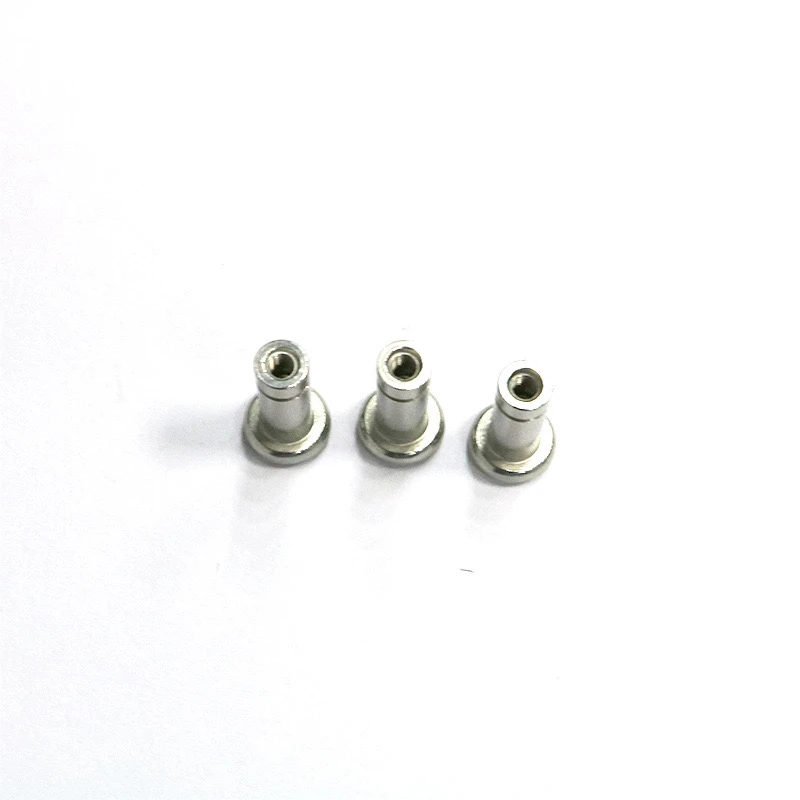

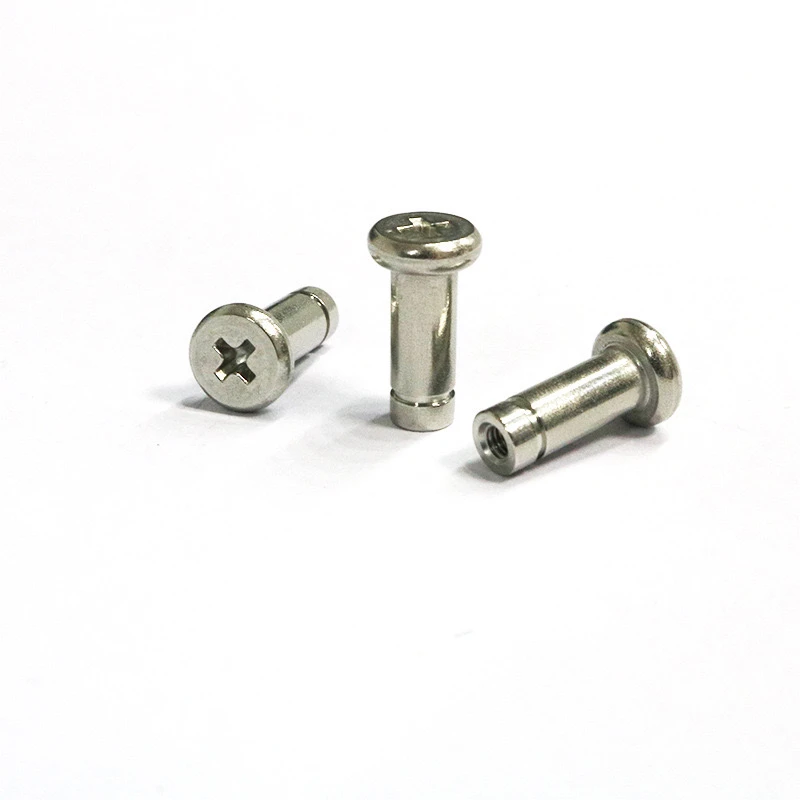

Poniżej znajduje się szczegółowy przewodnik po użyciustal nierdzewna 304Płaskie szpilki/szpilki/kołki lokalizacyjne (cylindryczne, rozmiary M3-M10), sklasyfikowane według scenariusza aplikacji.
I. Przegląd produktu
Materiał: A 2 304 stal nierdzewna, odporna na korozję, odpowiednia dla środowisk wilgotnych, kwaśnych i alkalicznych.
Cechy

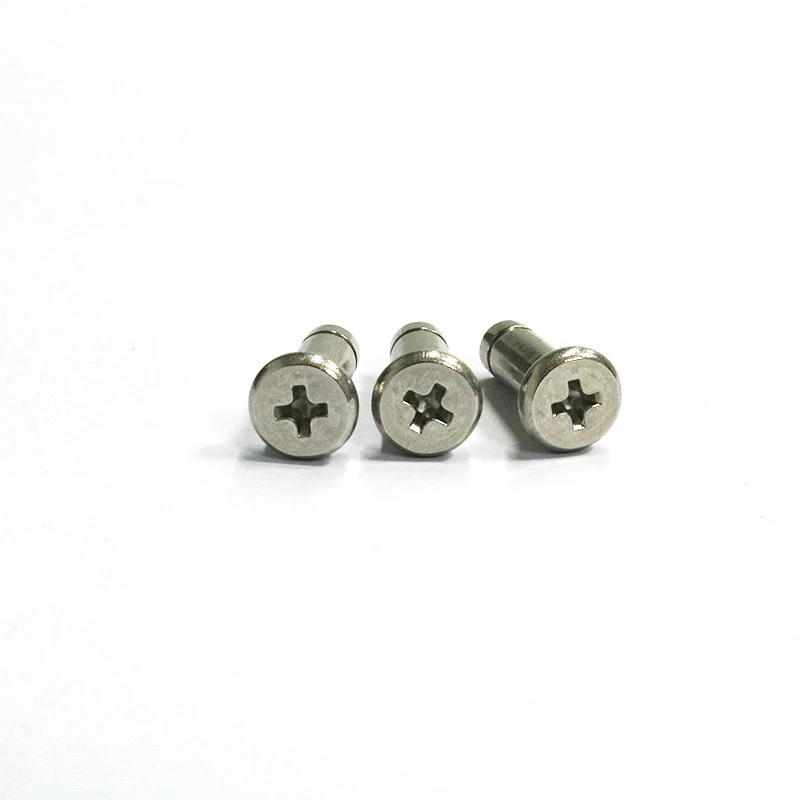

Głowica krzyżowa: można zainstalować za pomocą śrubokręta Phillipsa, z nieposadzieczną konstrukcją.
Szarpnięcie: gniazdo służy do instalacji okręgu, zapobiegając przesunięciu osiowym.
Zwykła pręt cylindryczny: precyzja pasuje do otworu do pozycjonowania lub połączenia.
Wspólne rozmiary: M3, M4, M5, M6, M8, M10 (opcjonalnie średnica x długość).
Ii. Podstawowe aplikacje
Pinsy lokalizacji: używane do wyrównania komponentów mechanicznych (takich jak formy i skrzynie biegów), zabezpieczając je na miejscu poprzez dopasowanie zakłóceń.
Przykład: Wciśnij szpilkę M6 do otworu podstawowego, a następnie przymocuj płytkę pokrycia, aby zapewnić koncentryczność.
Ustalenie wału: używane jako wał obrotowy, z obwodem na końcu, aby zapobiec opadowi.
Połączenie strukturalne: nakrętki zastępują śruby, odpowiednie do zastosowań wymagających częstego demontażu.
Iii. Kroki instalacji
1. Podstawowa instalacja (bez Circlip)
Narzędzia: śrubokręt Phillips, gumowy młotek.
Proces:
A. Wyczyść otwór, aby upewnić się, że jest on wolny od burr.
B. Wyrównaj otwór i ręcznie wkręcić szpilkę, aż będzie on w pełni osadzony w szczelinie.
C. Dokręć za pomocą śrubokręta (moment odniesienia: M3 ≈ 0,5 N · M, M8 ≈ 10 N · M).
2. Instalacja Circlip (projekt przeciwpoślizgowy)
Narzędzia: szczypce Circlip, zaciski.
Kluczowe kroki:
A. Zmierz średnicę gniazda szpilki i dopasuj odpowiedni obwód (np. Pin M5 z cyrkiem 5 mm).
B. Włóż szpilkę do otworu i użyj szczypców Circlip, aby podważyć cyrk do gniazda.
C. Sprawdź, czy okręg jest w pełni osadzony w gnieździe, aby zapobiec rozluźnieniu.
3. Instalacja dopasowania interferencji
Zastosowanie: Pozycjonowanie wysoki (np. Siedzisko łożyska).
Metoda:
Materiał średnicę otworu do 0,01-0,03 mm mniejszej niż szpilka.
Montuj za pomocą metody prasowej lub zamrażania (zmniejszając pin), aby uniknąć odkształcenia spowodowanego uderzeniem.
Iv. Środki ostrożności
Zalecenie selekcji: 316 STAL STALICZNA PREZENTA jest preferowana dla wilgotnych środowisk; Obciążenia dynamiczne wymagają weryfikacji wytrzymałości na ścinanie.
Tabu instalacyjna: nie nadmiernie koncepcja, ponieważ może to spowodować rozebranie się krzyżowej.
Otwarcie okręgu powinno uniknąć ścieżki ruchu, aby zapobiec przypadkowemu zaczepieniu.
Konserwacja: Regularnie sprawdzaj elastyczność Circlip i smaruj z WD-40, jeśli wystąpi rdza.
V. Wspólne rozwiązania problemowe
Problem 1: Luźna szpilka.
Rozwiązanie: Użyj kleju beztlenowego lub wymień szpilkę na większy rozmiar (np. M4 do M5).
Problem 2: Odłączony Circlip.
Rozwiązanie: Sprawdź wycięcie pod kątem zużycia i wymień go na grubszy obwód.
Vi. Przykład aplikacji
M3/M4: Pełnometrażowe płyty obwodów dla instrumentów precyzyjnych.
M6/M8: Zawiasy maszyn rolniczych i montaż wałka przenośnika.
M10: Połączenia wsporników ciężkich sprzętu, z podwójnymi sprężynami zatrzymującymi ochronę wibracji.
Poprzez prawidłowy wybór i prawidłowe instalacja ten typ kodeksu zapewnia wysoce niezawodne połączenie mechaniczne i pozycjonowanie.
