Jak prawidłowo zmierzyć nakrętki sześciokątne: kompletny podręcznik obsługi

Prawidłowy pomiar nakrętek sześciokątnych ma kluczowe znaczenie dla dopasowania elementów złącznych, bezpiecznego montażu mechanicznego i dokładnego zaopatrzenia. Niedokładne pomiary mogą prowadzić do niedopasowania-nakrętek, trudności w montażu, a nawet zagrożeń bezpieczeństwa.

Ten przewodnik zawiera szczegółowe informacjenakrętka sześciokątnakroki pomiarowe, które pomogą Ci opanować dokładne metody pomiaru.

Podstawowa struktura nakrętek sześciokątnych

Przed pomiarem należy zapoznać się z główną budową i kluczowymi wymiarami nakrętek sześciokątnych. Nakrętka sześciokątna to sześciokątny element mocujący używany ze śrubami lub gwintami do bezpiecznego łączenia części ze sobą.

Podczas pomiaru należy zwrócić uwagę na następujące kluczowe wymiary:

Przez mieszkania (AF)

AF odnosi się do odległości pomiędzy dwoma równoległymi bokami nakrętki sześciokątnej. Jest to podstawowy wymiar zaznaczony na nakrętce i ma kluczowe znaczenie przy wyborze klucza lub nasadki.

Za rogami (AC)

AC odnosi się do odległości między dwoma przeciwległymi rogami nakrętki sześciokątnej.

Średnica gwintu i skok

· Średnica gwintu: Wewnętrzna średnica nakrętki współpracującej ze śrubą.

· Skok: Odległość pomiędzy sąsiednimi gwintami, mierzona w milimetrach w jednostkach metrycznych i zwojach na cal (TPI) w jednostkach imperialnych.

Grubość nakrętki (wysokość)

Grubość odnosi się do pionowej wysokości nakrętki od dołu do góry, wpływając na długość połączenia gwintu i nośność-. Zbyt cienka nakrętka zmniejszy jej nośność-, natomiast zbyt gruba nakrętka może wpłynąć na przestrzeń i montaż.

Narzędzia potrzebne do pomiaru

Aby zapewnić dokładne pomiary, zaleca się stosowanie następujących narzędzi:

· Suwmiarki z noniuszem lub suwmiarki cyfrowe:Służy do pomiaru AF, AC i grubości.

· Wskaźnik gwintu:Służy do pomiaru wysokości.

· Mikrometr (opcjonalnie):Nadaje się do pomiaru małych nakrętek lub precyzyjnych grubości.

· Szkło powiększające lub dodatkowe źródło światła:Pomaga kontrolować małe nakrętki lub zużyte gwinty, zapewniając dokładne pomiary.

Wskazówka:Przed pomiarem oczyść nakrętkę i narzędzia, aby uniknąć wpływu kurzu, oleju lub zadziorów na odczyt.

Kroki pomiaru nakrętki sześciokątnej

Krok 1 – Zmierz przeciwległe mieszkania (AF)

1. Zacisnąć zaciski pomiędzy dwoma równoległymi powierzchniami nakrętki.

2. Trzymaj suwmiarki prostopadle do równoległych płaszczyzn, aby uniknąć błędów spowodowanych pomiarami pod kątem.

3. Delikatnie zamknij zaciski tak, aby dotykały powierzchni nakrętki; nie naciskaj.

4. Odczytaj i zapisz wymiar (w milimetrach lub calach).

5. Porównaj ze standardowymi tabelami rozmiarów (ISO, DIN, ANSI), aby potwierdzić specyfikacje.

Krok 2 – Zmierz wymiary przekątne (AC)

1. Zmierz odległość między dwoma rogami za pomocą suwmiarki.

2. Aby zapewnić dokładność, trzymaj zaciski w jednej linii z narożnikami nakrętki.

3. Zapisz dane do wykorzystania w projektowaniu przestrzeni lub zastosowaniach wymagających-wysokiego momentu obrotowego.

Krok 3 – Zmierz średnicę i skok gwintu

1. Zmierz wewnętrzną średnicę nakrętki za pomocą suwmiarki lub miernika do gwintów.

2. Zmierz skok za pomocą miernika do gwintów, aby upewnić się, że pasuje do śruby, np. M8 x 1.25. 3. Sprawdź gładkość gwintów, aby uniknąć zużycia lub zadziorów zakłócających pomiar.

Krok 4 – Pomiar grubości nakrętki

1. Zmierz wysokość w pionie od dołu do góry nakrętki za pomocą suwmiarki lub mikrometru.

2. Sprawdź w oparciu o standardową tabelę grubości, aby potwierdzić zgodność ze specyfikacjami nakrętek.

3. Grubość wpływa na długość gwintu i nośność-; upewnij się, że wybrana nakrętka spełnia wymagania projektowe.



Narzędzia pomiarowe

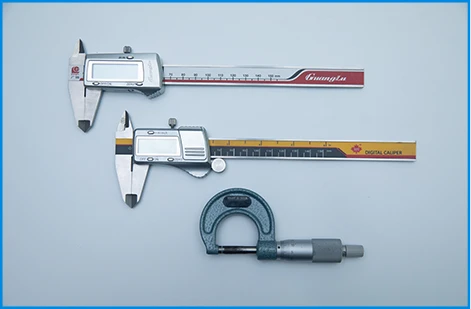

Mikrometr Clipersa

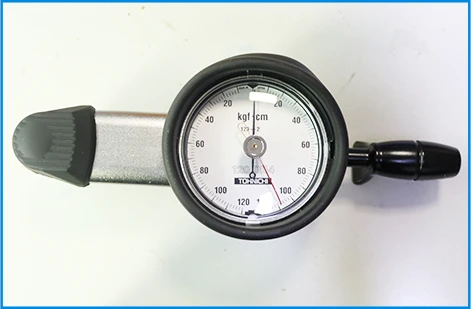

Moment obrotowy

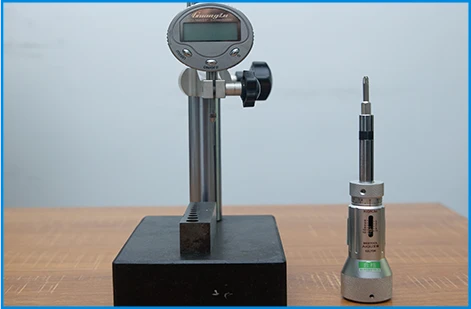

Mikrometr głębokości

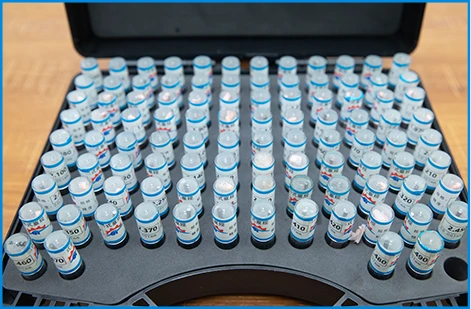

Wtyczka

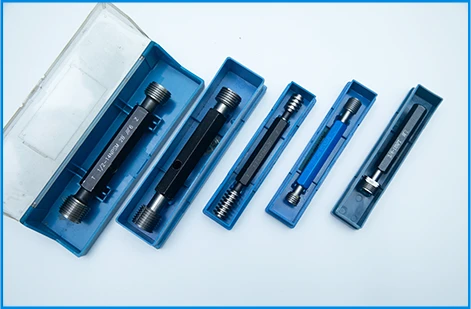

Wskaźnik wątku

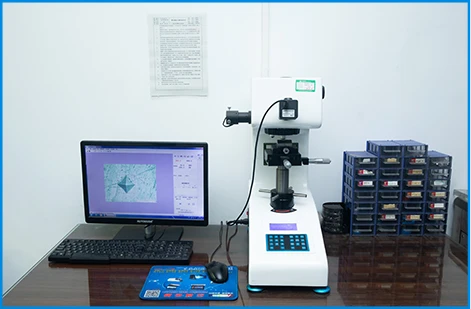

Tester twardości

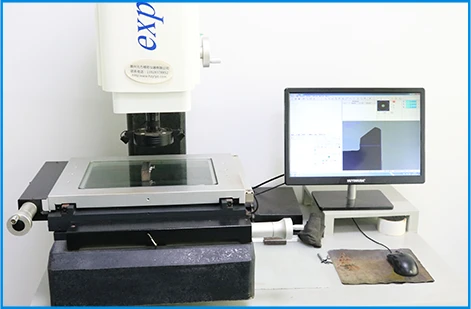

Projektor

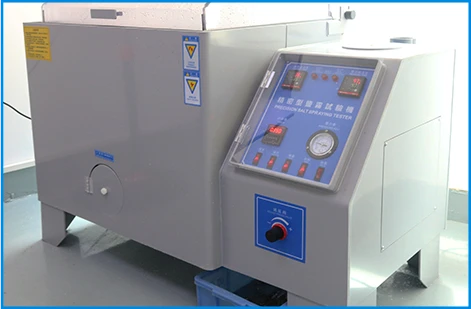

Testowanie mgły solnej

Wskazówki dotyczące poprawy dokładności pomiaru nakrętek sześciokątnych

Wybierz czyste, stabilne i dobrze-oświetlone środowisko pomiarowe.

Przed pomiarem upewnij się, że powierzchnia robocza jest płaska i wolna od wibracji, aby zapobiec poślizgowi narzędzia i błędom. Wystarczające oświetlenie pomaga wyraźnie zobaczyć krawędzie nakrętki i szczegóły gwintu.

Zmierz ten sam wymiar kilka razy i weź średnią.

Zaleca się zmierzenie kluczowych wymiarów, takich jak AF (przeciwległe boki), AC (przeciwległe przekątne) i grubość, co najmniej trzykrotnie, a następnie wyciągnąć średnią. Minimalizuje to błędy losowe i poprawia wiarygodność wyników pomiarów.

Przed użyciem upewnić się, że narzędzia są wyzerowane i skalibrowane.

Suwmiarki cyfrowe, suwmiarki z noniuszem lub mikrometry należy wyzerować przed użyciem. Aby zapewnić dokładne wyniki, regularnie kalibruj swoje narzędzia, szczególnie po-precyzyjnych pomiarach lub-długim okresie użytkowania.

Zapisz dane pomiarowe

Po każdym pomiarze zaleca się zapisanie wymiarów w notatniku lub arkuszu kalkulacyjnym, uwzględniając AF, AC, średnicę gwintu, skok i grubość.

Sprawdź jednostki (metryczne lub imperialne)

Podczas pomiaru zwracaj szczególną uwagę na jednostki; nie należy mieszać jednostek metrycznych (milimetry) i imperialnych (cale).

Typowe błędy pomiaru

· Używanie nieprecyzyjnych narzędzi (takich jak linijka) skutkuje poważnymi błędami.

· Pomiary pod kątem-nieprostopadłym prowadzą do odchyleń AF lub AC.

· Ignorowanie średnicy, skoku lub grubości gwintu powoduje nieprawidłowe dopasowanie.

· Mieszanie jednostek metrycznych i imperialnych prowadzi do błędów zakupowych.

Streszczenie

Pomiar nakrętek sześciokątnych wymaga zwrócenia uwagi na przeciwległe spłaszczenia (AF), przeciwne wymiary przekątnej (AC), średnicę gwintu, skok i grubość. Stosowanie odpowiednich narzędzi i ścisłe przestrzeganie procedur zapewnia dokładne dopasowanie nakrętki i śruby, co pozwala uniknąć problemów montażowych. Precyzyjny pomiar nie tylko pomaga w montażu mechanicznym, ale także poprawia efektywność i bezpieczeństwo zakupów.
