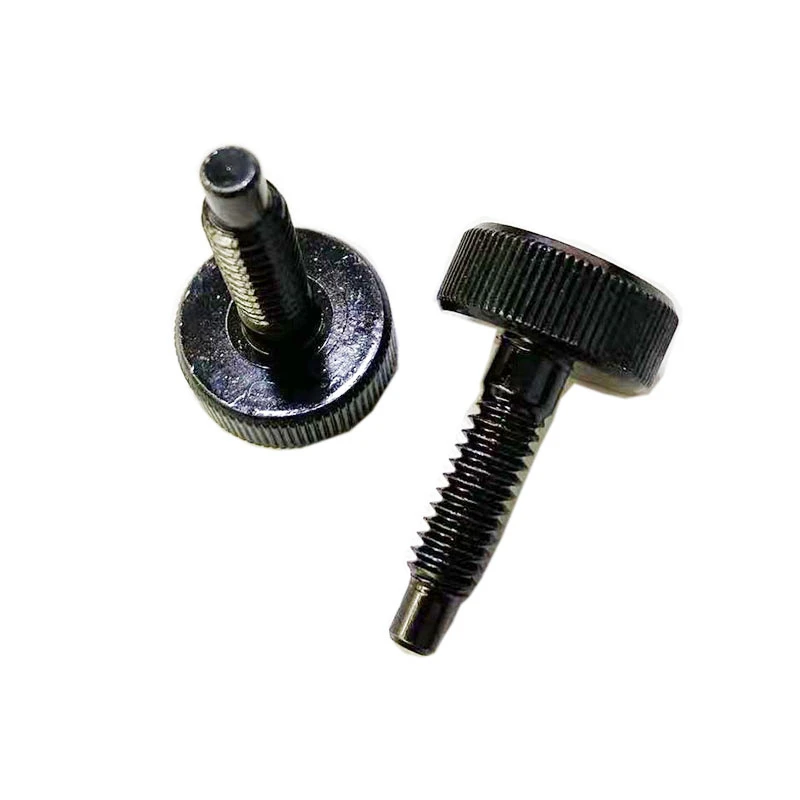

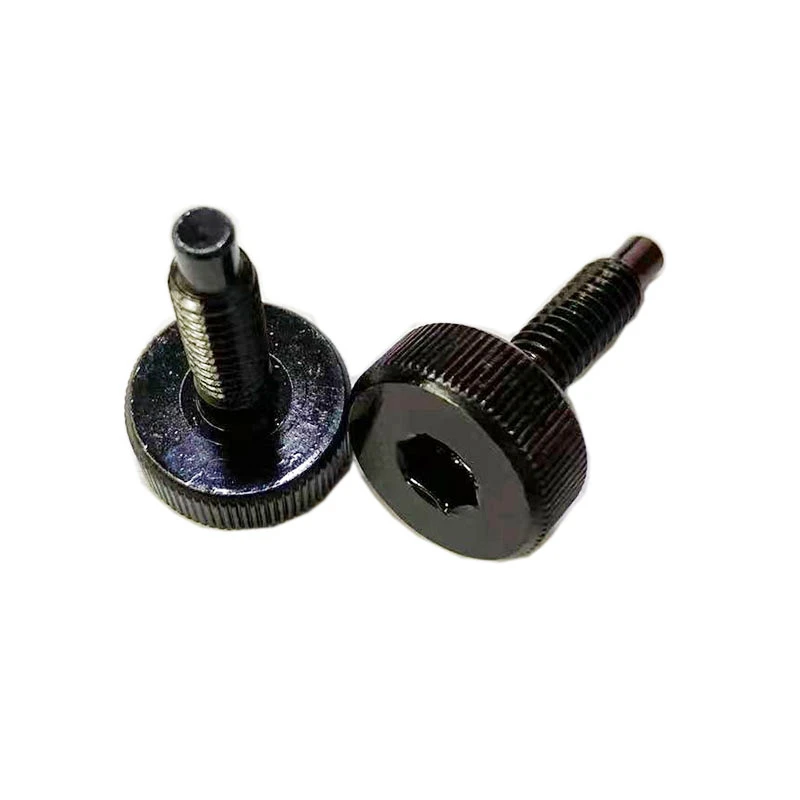

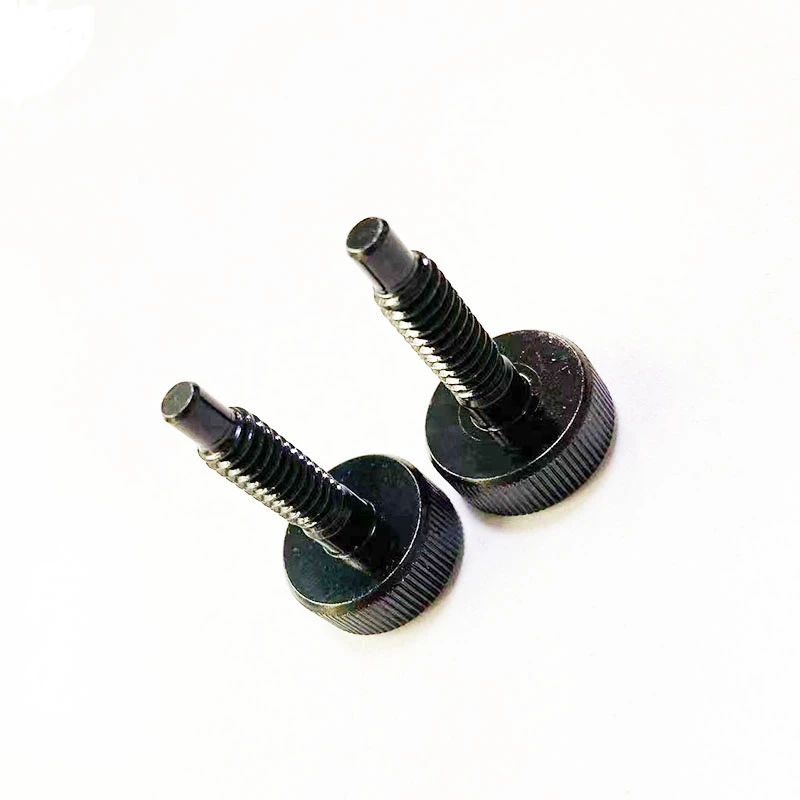

Wielostwał na zimnoAmerican Prosty Knedled Hexagonal Surcejest precyzyjnym mechanicznym złączem, który łączy wysoką wytrzymałość, wygodną instalację i właściwości przeciwpoślizgowe . Poniższy opis wymagań dostosowywania, który uwzględnia zarówno punkty techniczne, jak i wykonalność produkcyjna .
1. Wymagania dotyczące parametrów podstawowych
Standardy i materiały
Standardowe specyfikacje: American ASME B18 . 3 lub standardy określone przez klienta.
Opcje konwencjonalne: stal nierdzewna 304 lub 316, stal węglowa klasa 8 . 8 lub klasa 10.9, ocynkowana lub niklu.
Wymagania specjalne: mosiądz, stop tytanowy .
Wymiary i tolerancje
Specyfikacje wątków: Seria UNC/Infn, kryteria akceptacji wskaźnika GO i NO-GO muszą być określone .
Rozmiar głowy: Heksagonalny otwór zgodnie z rozmiarem Keyway ASME B 18.3.
Parametry Kninling: proste Knury, zalecane 0.8-1.2 mm, wzrost o średnicy zewnętrznej 0.1-0.3 mm .
Wymagania procesu
Nagłówek zimny: przetwarzanie wielu stacji, aby zapewnić, że koncentracja między głową a prętem jest mniejsza lub równa 0 . 05 mm.
Oczyszczanie cieplne: stal węglowa musi być hartowana, a stal nierdzewna można opcjonalnie traktować roztwór .
Obróbka powierzchni: grubość powłoki, czas testu sprayu soli .
2. szczegóły kluczów niestandardowych
Projekt ranurling: osiowe linie proste (aby uniknąć linie krzyżowej wpływających na odczucie), długość powierzchni sznurek większa lub równa 1 . 5 razy większa niż średnica śruby.
Test antypoślizgowy: Wymagany jest raport z testu momentu obrotowego (taki jak moment dokręcenia ręcznego większy lub równy 0 . 5n · m).
Struktura głowy
Głębokość sześciokątna: co najmniej 1 . 2 razy większy od klawisza sześciokątnego, a filet procesowy 0,3 mm jest zarezerwowany na dole, aby zapobiec pękaniu.
Fazowanie: krawędź głowy musi być rozpasana 0.1-0.2 mm, aby uniknąć zadrapań montażowych .
Specjalne wymagania
Oznaczenie: oznaczenie lasera na głowie .
Opakowanie: opakowanie blistra przeciw rozbijaniu, ilość na pudełko jest podzielona na 1000 sztuk/5000 sztuk .
III . Kontrola jakości i dostawa
Testowanie elementów
Kluczowe elementy: Wątek GO/NO-GO Miernik, Test twardości, kątowa przyczepność .
Współczynnik inspekcji: Pełna kontrola pierwszej pozycji, próbkowanie partii .
Obsługa dokumentów: raport materiałowy, wykres przepływowy, pełnowymiarowy raport z inspekcji, należy podać .
Iv . Powszechne unikanie problemów
Wybór materiału: Zimna nagłówek ze stali nierdzewnej musi użyć specjalnych ocen wolnego maszyny, aby uniknąć pękania .
Zakres zębów: dostosuj proces ciśnienia i wyżarzania .
Dokładność wątku: Dodaj proces zwijania wątków po zimnym kierunku, aby poprawić tolerancję .
V . Sugestie komunikacji dostawcy
Wyraźnie zapewniają rysunki, a kluczowe wymiary i tolerancje muszą być oznaczone .
Wymagaj raportu z próby pleśni (w tym oszacowanie życia pleśni) .
Negocjuj wadliwe warunki obsługi produktów .
