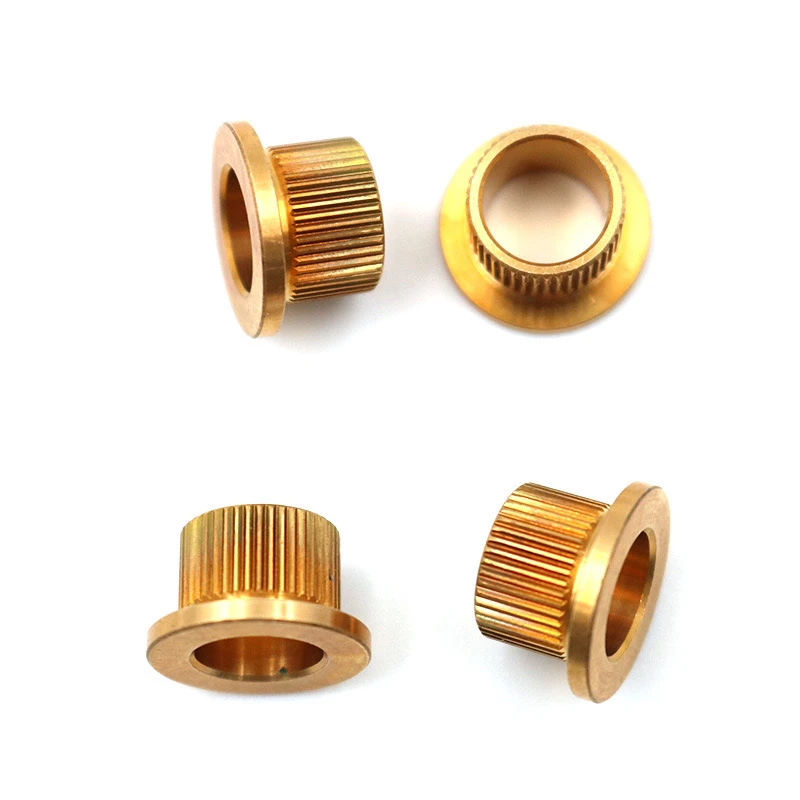

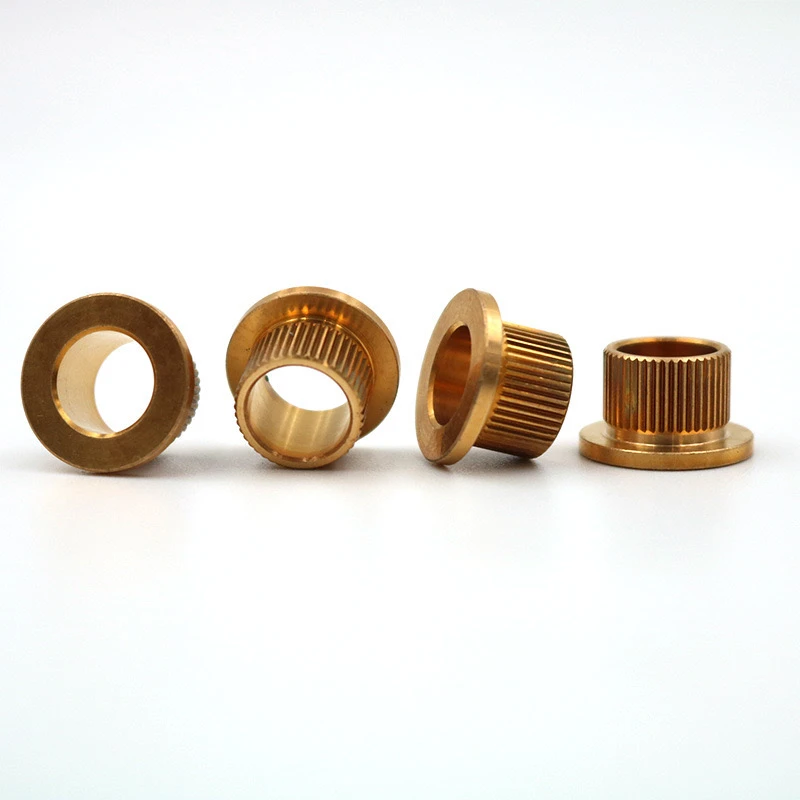

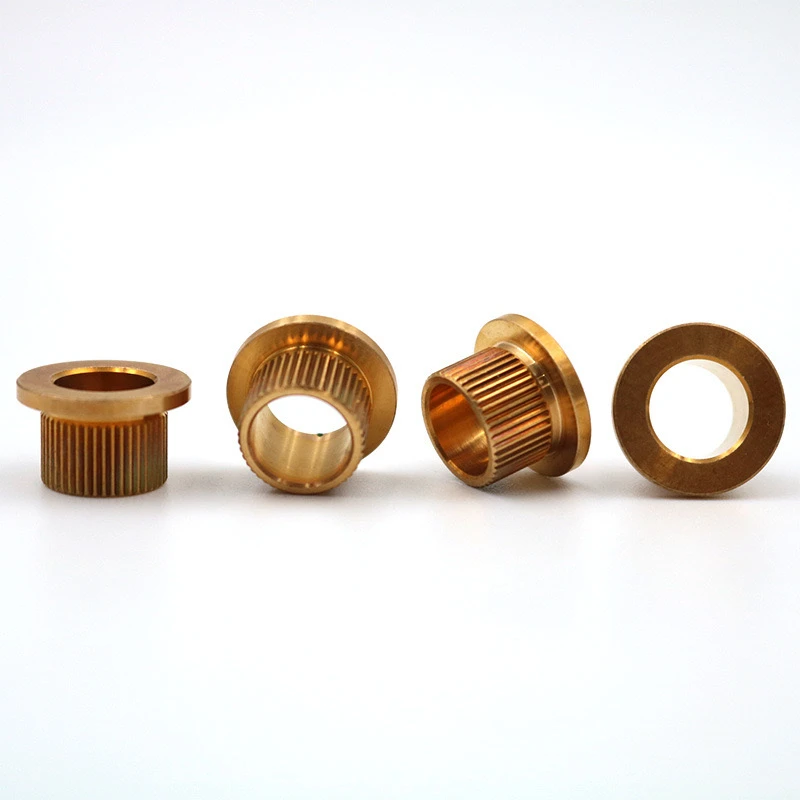

Mosiężny krokRivet kołnierza to specjalnie zaprojektowany nit, który łączy wiele cech strukturalnych i funkcjonalnych . Jego podstawowe funkcje i funkcje można systematycznie podsumować w następujący sposób .
1. Wymagania dotyczące dostosowywania parametrów podstawowych
Specyfikacje materialne
Materiał: mosiądz H62 lub H65, ołowiany mosiądz C3604 można również wybrać w celu poprawy wydajności cięcia
Twardość: HRB 55-75, należy zaznaczyć status obróbki cieplnej
Wytrzymałość na rozciąganie: większa lub równa 300MPa, ocena wojskowa wymaga większej lub równej 400MPa
Wymiary strukturalne
Krok Projekt: Średnica głowy D =1.5-2.0 × Średnica pręta D, wysokość kroku H =0.3-0.5 D
Rodzaj Kninrling: Knirling, wysokość zębów 0.6-1.2 mm
Krawędź kołnierza: fazera 45 stopni lub filet R0.2 (anty-burr)
Obróbka powierzchniowa
Patrzenie: opcjonalne leczenie niklu, cyny lub pasywacji
Wymagania specjalne: Chemiczne poszycie niklu jest odpowiednie do scenariuszy oporności na wysoką korozję
Ii .Kluczowe punkty kontroli procesu
Zimne nagłówek formujące życie większe lub równe 500, 000 czasy, współosiowość: mniejsze lub równe 0,05 mm
Przetwarzanie kątowania: ciśnienie promieniowe: 3-5 kn, maszyna do sznurek na podwójne koła
Standardy testowe
Kluczowe elementy: Koło skierowe Runout mniejsze lub równe 0,1 mm, integralność profilu zęba większa lub równa 90%
Plan próbkowania: GB/T2828.1 II Poziom AQL1.0
III . Sugestie adaptacji aplikacji
Dopasowanie warunków pracy
Środowisko wibracyjne: Zaleca się dodawanie ząbkowania z tyłu kołnierza
Wymagania przewodzące: Priorytetyzuj bezpłacające leczenie pasywacyjnie
Wskazówki dotyczące instalacji
Obliczanie siły nitu: F =0.6 × σb × AS (σB to wytrzymałość materiału, podobnie jak obszar przekrojowy)
Tolerancja otworów na planszy: zalecanie dopasowania poziomu H11
IV . dostosowany proces serwisowy
Dokowanie techniczne
Wymagane do zapewnienia:
Schemat przekroju montażowego (oznaczający materiał i grubość sąsiednich części)
Raport z testów środowiskowych (takich jak wymagania dotyczące testu natryskowego solnego)
Cykl cytatowy
Zapewnij rozwiązanie w ciągu 3 dni (mniej niż 1, 000)
Opłata pleśni: ￥ 800-2, 000 (można uwzględnić w cenie jednostkowej)
Gwarancja dostawy
Pełnowymiarowy raport pierwszego utworu, w tym dane skanowania 3D)
Gwarancja partii (w tym analiza widma materiałowego)
V . Powszechne unikanie awarii
Knirling and Sliding: Zwiększ wysokość do ponad 1,0 mm
Pękanie kołnierza: kontroluj odkształcenie na głowicy zimnej mniejsze lub równe 65%
Korozja galwaniczna: Unikaj bezpośredniego kontaktu z stopem aluminium
To rozwiązanie uwzględnia zarówno wykonalność produkcyjną, jak i niezawodność aplikacji, a wagi parametrów można dostosować zgodnie z określonymi warunkami pracy . Zaleca się zapewnienie przykładowej instalacji testowej w celu zweryfikowania dostosowalności .
Projekt ten osiąga równowagę między funkcjonalnością, niezawodnością i kosztami procesu poprzez skoordynowaną optymalizację materiałów i konstrukcji i jest odpowiednia do precyzyjnych potrzeb montażu małego i średniej wielkości .
