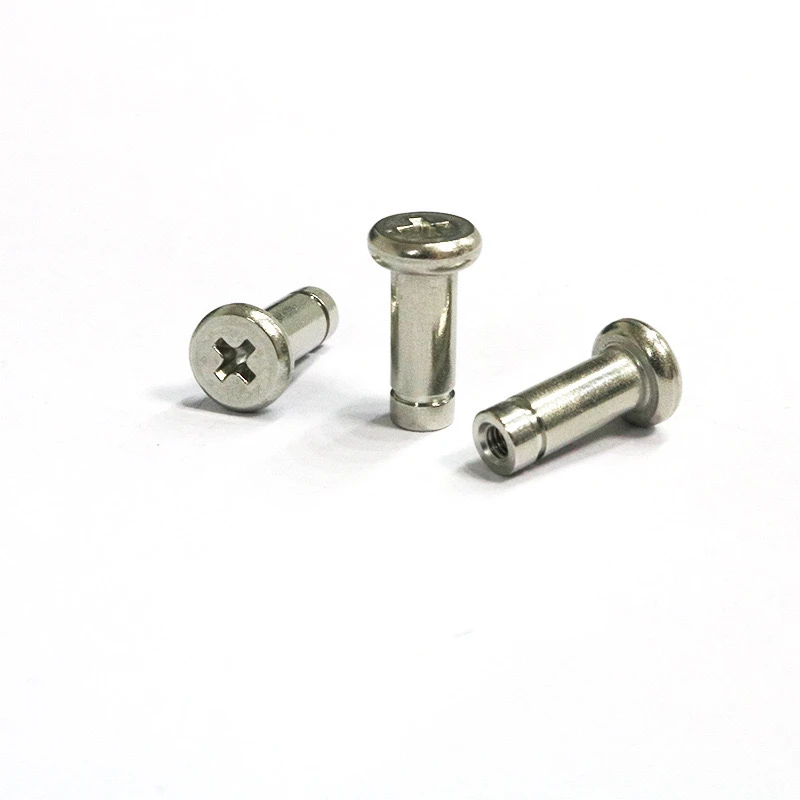

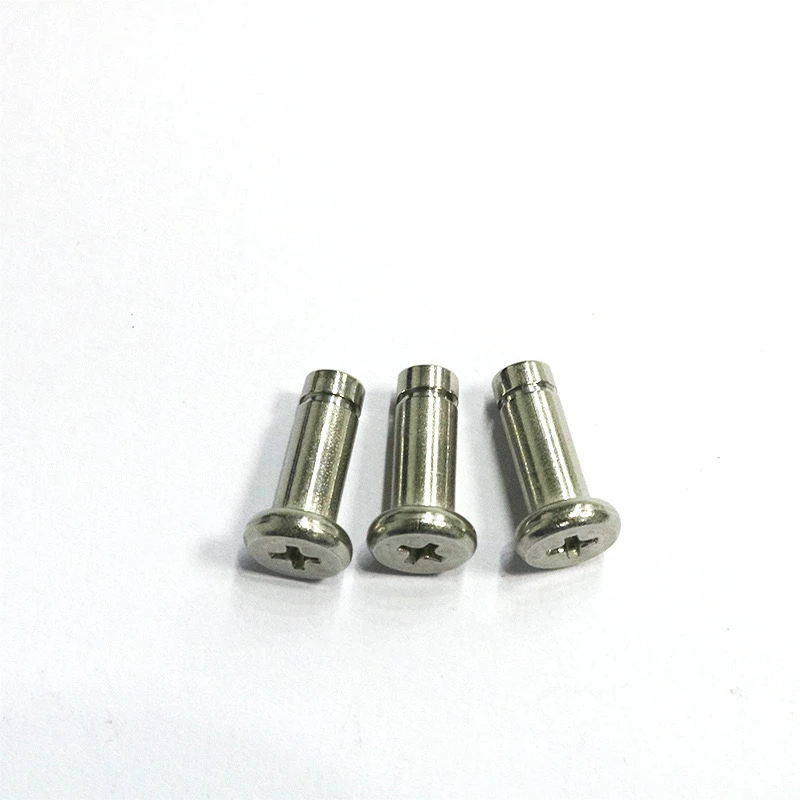

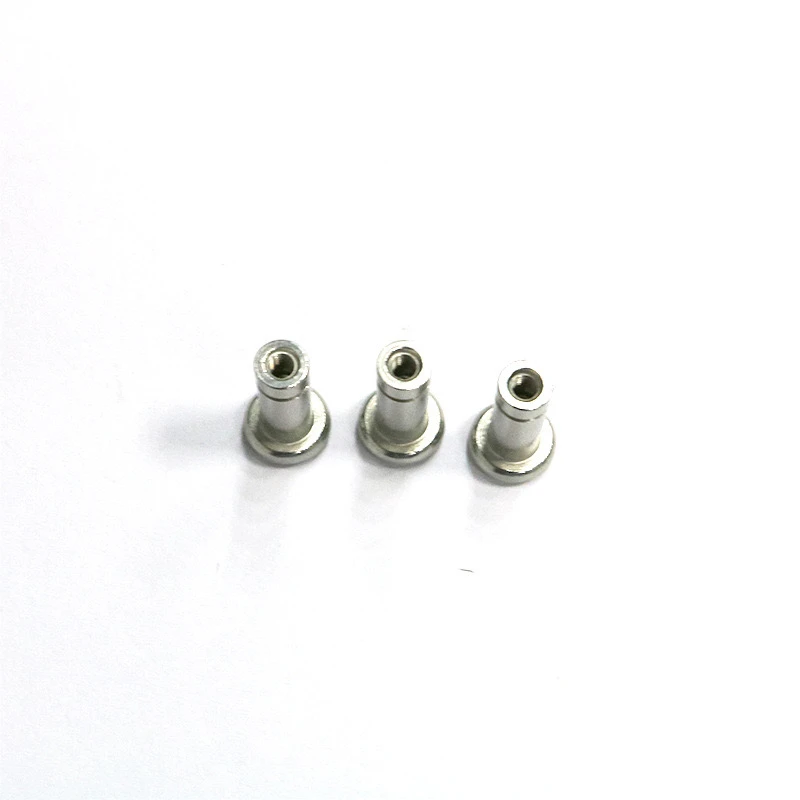

Scena z płaską głowicą stali nierdzewnej 304jest wielofunkcyjnym elementem mocującym, zwykle używanym do pozycjonowania mechanicznego, utrwalenia osiowego lub z pierścieniem ustalającym w celu osiągnięcia funkcji anty-uporządkowania . stal nierdzewna 304 Płaska głowica szczelinowa jest precyzyjnym złączem mechanicznym .
1. Wymagania materialne
Tworzywo:Stal nierdzewna 304(Standard ASTM A276/A479) i wymagana jest certyfikacja materialna .
Odporność na korozję: trzeba przejść test spray solnych, wspólny jest 48 48- test neutralny spray do soli, brak czerwonej rdzy .
Twardość: hrb 70-90, można dostosować zgodnie z celem, należy odnotować .
2. Wymiary i tolerancje
Średnica: dostosowana zgodnie z popytem, tolerancja ± 0 . 01 mm.
Długość: Zakres dostosowywania 5 mm ~ 100 mm, tolerancja ± 0 . 05 mm.
Specyfikacje gniazda krzyżowego: Szerokość gniazda 0 . 5 mm ~ 2 mm, głębokość 0,3 mm ~ 1,5 mm (należy podać liczbę rysunkową lub standardową liczbę).
Płaska faza głowicy: domyślnie to 0 . 2 mm × 45 stopni, co można również dostosować zgodnie z sytuacją.
3. Wymagania procesowe
Obróbka powierzchni: domyślnie to jasne polerowanie, opcjonalne piaskowate lub obróbka pasywacyjna .
Przetwarzanie wycięcia: cięcie laserowe lub frezowanie precyzyjne, aby zapewnić, że nie ma zadziorów i symetria mniejsza lub równa 0 . 02mm.
Obróbka cieplna: obróbka roztworu lub nisko temperaturowa wyżarzanie jest wybierane zgodnie z potrzebami .
4. Weryfikacja wydajności
Test momentu obrotowego: szczeliny krzyżowe muszą wytrzymać moment dokręcający większy lub równy 1 . 5n · m (regulowany zgodnie z rozmiarem).
Prostość: mniejsza lub równa 0 . 03mm/100 mm.
5. oznaczenie i opakowanie
Oznaczenie: oznaczenie laserowe (materiał, numer partii i pozycja należy negocjować) .
Opakowanie: Papier przeciw RUST + piankowy, 100 ~ 500 sztuk na pudełko (ilość dostosowywana) .
6. dodatkowe usługi
Raport z testu: Podaj raporty testowe rozmiaru, materiału i twardości .
Próbki: 3 ~ 5 próbek zostanie dostarczone po wypłaceniu 30% depozytu, a masowa produkcja zostanie przeprowadzona po potwierdzeniu .
7. Uwagi: Wymagane są szczegółowe rysunki lub modele 3D (format stim/IGS) . Jeśli parametry nie są określone, zostaną one zaimplementowane zgodnie z ogólnymi standardami branżowymi .
Ten rodzaj pinów osiąga równowagę między pozycjonowaniem precyzyjnym, wygodną konserwacją i zdolnością do adaptacji środowiskowej poprzez kombinację właściwości konstrukcyjnych i właściwości materiału . Jest to skuteczne rozwiązanie dla mechanicznej transmisji i połączenia .
