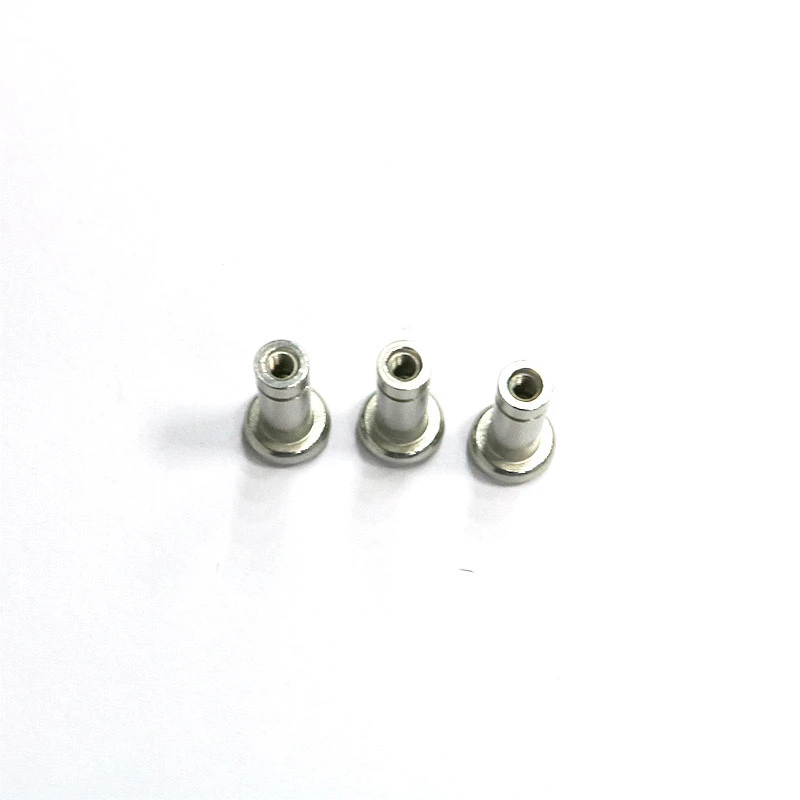

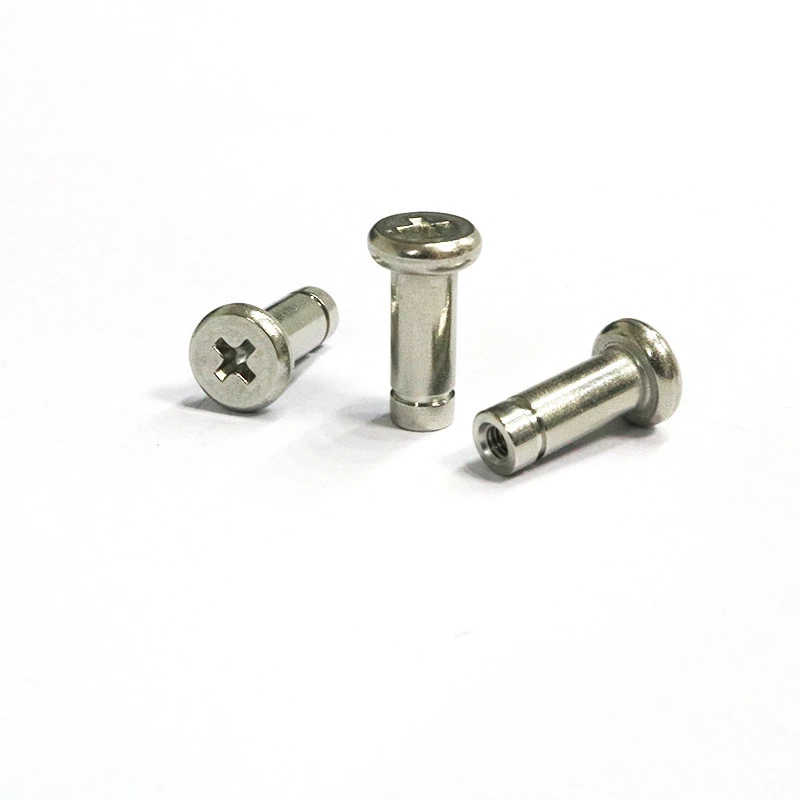

Scena szkiełkowa ze stali nierdzewnej 304S/PINS (w tym kołki lokalizacyjne/cylindry) są wszechstronnym elementem z następującymi funkcjami i aplikacjami podstawowymi.
I. Funkcje podstawowe
Pozycjonowanie mechaniczne i mocowanie
Pozycjonowanie osiowe: cylindryczna część kolegów z pin z otworem, aby osiągnąć precyzyjne wyrównanie między częściami.
Uprawianie promieniowe: Konstrukcja rowka Circlip pozwala na instalację cyrku, aby zapobiec ruchowi osiowego, zastępując nakrętkę do blokowania.
Anti-rotacyjne: konstrukcja krzyżowa lub szczelinowa pozwala na regulację narzędzi, aby zapobiec rozluźnieniu podczas użytkowania.
Zespół modułowy: Wymiary znormalizowane ułatwiają modułową konstrukcję sprzętu przemysłowego, ułatwiając szybką wymianę i konserwację.
Odporność na korozję i trwałość:304 stal nierdzewnajest odporne na kwas i alkaliczne, odporne na rdzę i odpowiednie do stosowania w wilgotnym (np. Przetwarzanie żywności) lub środowiskach chemicznych.
Obciążenie i odporność na ścinanie
Struktura cylindryczna wytrzymuje obciążenia promieniowe, a tolerancje precyzyjne zapewniają stabilność.
Ii. Różnice funkcjonalne między podmodelami
Model typowe aplikacje funkcjonalne
M3-M4: Elektronika, instrumenty precyzyjne (takie jak sprzęt optyczny), mikro pozycjonowanie, fiksacja obciążenia lekkiego
M5-M6: Sprzęt automatyzacji, komponent drukarki 3D, średnie obciążenia, częste montaż i demontaż
M8-M10: Ciężkie maszyny, siedzenie łożyska pasa przenośnika, odporność na siłę wysokiej ścinania, odporność na wibracje
Iii. Kluczowe funkcje projektowe

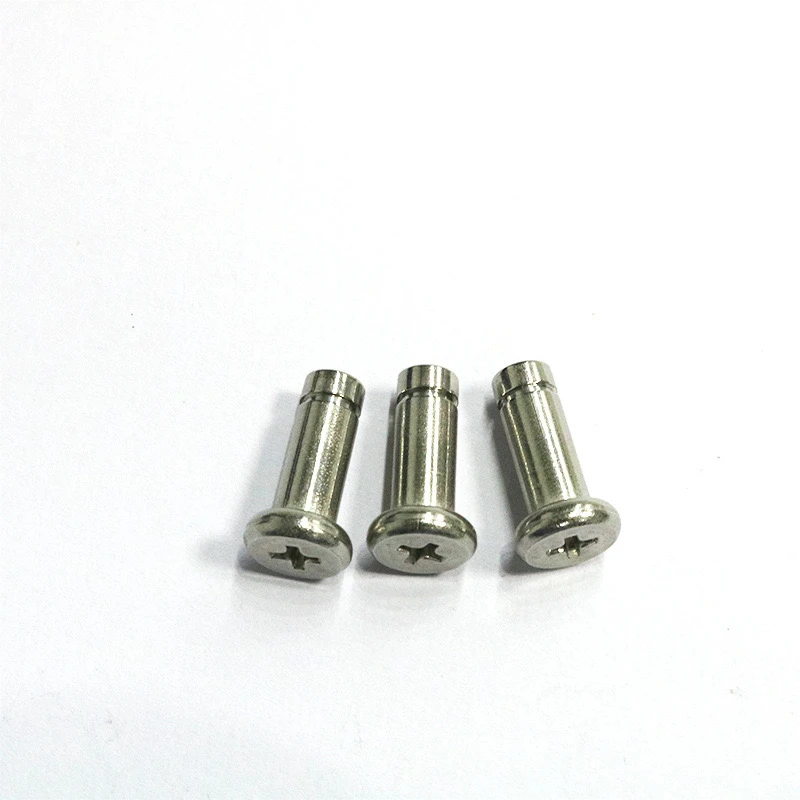

Płaska głowica krzyżowa: Łatwo nakłada moment obrotowy podczas instalacji, zmniejszając zużycie na powierzchni przedmiotu.
Circlip Groove: Standaryzowana szerokość rowka, kompatybilna ze wspólnymi obwodami.
Pełny wątek/połowę wątku: Wersja na wpół nadciśnieniowa zwiększa wskazówki w nieokreślonej sekcji, a wersja w pełni wyczuta oferuje elastyczną regulację.
Iv. Względy wyboru
Kompatybilność obciążenia: M10 może obsługiwać obciążenia dynamiczne> 500 kg i obciążenia statyczne> 1 tonę.
Kompatybilność środowiskowa: 316 STAL nierdzewna jest zalecana w środowiskach o wysokiej temperaturze, chociaż zwiększa to koszty, ale poprawia odporność na korozję.
Dokładność głębokości groove: kluczowy parametr, który wpływa na bezpieczną instalację cyrku.
V. Typowe przypadki aplikacji
Prowadzi automatyczne: szpilki M6 + Circlips Zabezpiecz zatrzymanie suwaka.
Klapa do maszyn rolniczych: szpilki nikielowe M10 odporne na błotniste korozję wody, a obwody zapobiegają wyłączaniu.
Dzięki powyższej konstrukcji ten łącznik osiąga równowagę precyzji, siły i zdolności adaptacyjnej, co czyni go idealnym wyborem do mechanicznej transmisji i połączeń strukturalnych.
