Kompletny przewodnik po specyfikacjach elementów złącznych

Chociaż elementy złączne są małymi elementami, odgrywają kluczową rolę w maszynach, konstrukcjach, systemach motoryzacyjnych i sprzęcie elektronicznym. Odpowiadają nie tylko za łączenie i mocowanie części, ale także bezpośrednio wpływają na stabilność konstrukcji, bezpieczeństwo i żywotność.

Pojedyncza nieprawidłowa śruba lub nakrętka może doprowadzić do awarii całego systemu.

Dlatego zrozumienie typów elementów złącznych, specyfikacji, materiałów i obróbki powierzchni jest niezbędną wiedzą dla inżynierów, projektantów i specjalistów ds. zaopatrzenia.

W tym przewodniku Zeyao, aChiński producent elementów złącznychz 19-letnim doświadczeniem w produkcji, przeprowadzi Cię przez kompleksowy przegląd elementów złącznych.

Do elementów złącznych zaliczają się głównie śruby, śruby, nakrętki, podkładki i nity. Każdy typ pełni inną funkcję i zastosowanie.

Śruby są powszechnie używane do łączenia ze sobą dwóch lub więcej części. Można je wbijać bezpośrednio w otwory gwintowane lub stosować z nakrętkami. Śruby są szeroko stosowane w obudowach elektronicznych, meblach i lekkich zespołach mechanicznych.

Śruby są używane razem z nakrętkami i nadają się do-nośnych połączeń konstrukcyjnych. Można je powszechnie spotkać w ramach maszyn, podwoziach pojazdów i konstrukcjach mostów.

Przy wyborze śrub, oprócz długości i średnicy, należy wziąć pod uwagę klasę wytrzymałości (taką jak 8,8 lub 10,9), aby zapewnić wymaganą nośność.

Nakrętki współpracują ze śrubami, tworząc kompletny system mocowania i zapewniając wymaganą siłę napięcia wstępnego. Są szeroko stosowane w montażu maszyn, mocowaniu form i elementach samochodowych.

Należy wziąć pod uwagę kompatybilność materiałów, aby zapobiec korozji spowodowanej kontaktem różnych metali.

Podkładki służą głównie do rozłożenia nacisku, zabezpieczenia powierzchni materiałów i poprawy stabilności mocowania. Są powszechnie stosowane w silnikach samochodowych, sprzęcie mechanicznym i zespołach elektronicznych.

Nity służą do trwałego mocowania i nadają się do konstrukcji, które nie są przeznaczone do demontażu, takich jak elementy samolotów, nadwozia pojazdów i obudowy metalowe.

Przy doborze nitów długość powinna odpowiadać grubości łączonych materiałów. Ogólnie rzecz biorąc, długość nitu powinna wynosić 1,5 do 2 razy większa od całkowitej grubości materiału, aby zapewnić bezpieczne mocowanie.

Wskazówka:Zawsze zaczynaj od zdefiniowania aplikacji. Następnie należy wziąć pod uwagę wymagania dotyczące obciążenia, częstotliwość montażu i warunki środowiskowe, aby zapewnić bezpieczny i dokładny dobór łączników.

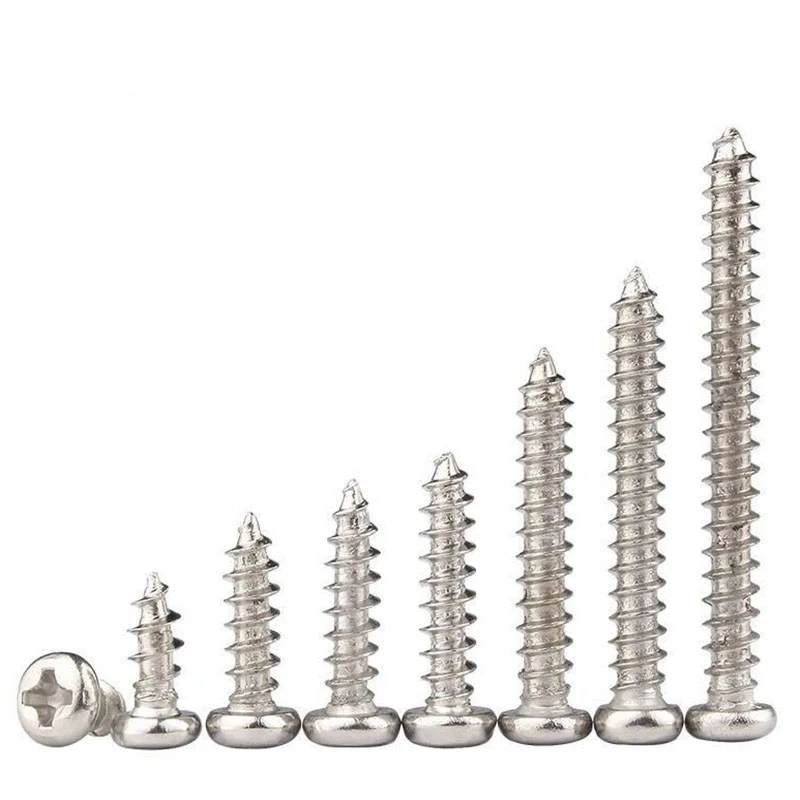

tapping screw for metal 1

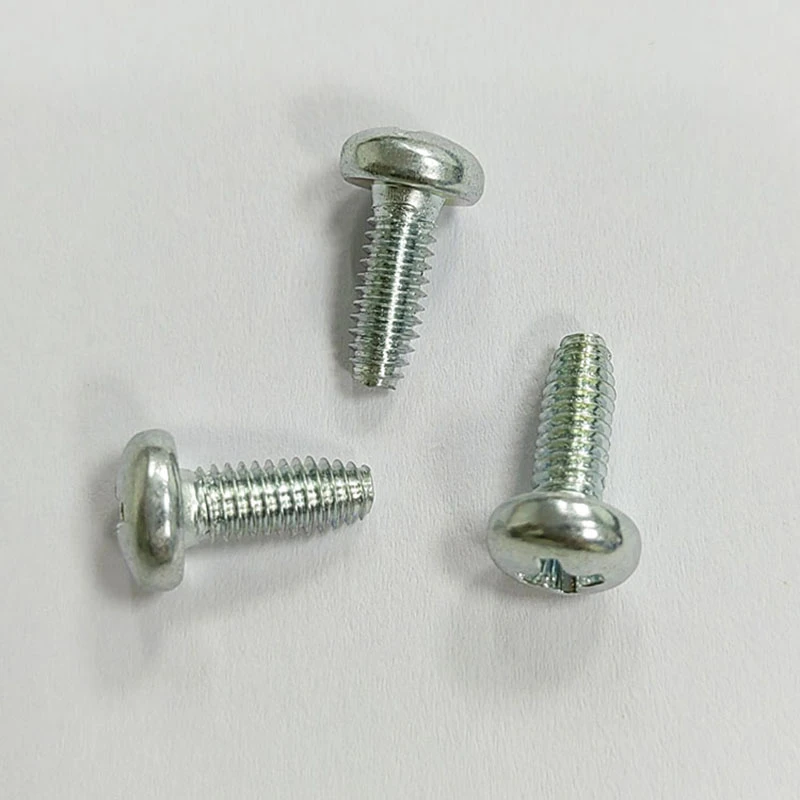

Thread-Forming Screw 4

Średnica, długość, rodzaj gwintu i skok bezpośrednio określają nośność i zgodność montażu.

Średnica: Większe średnice zapewniają wyższą wytrzymałość na rozciąganie i ścinanie. Na przykład śruby M6 nadają się do obciążeń od lekkich do średnich, natomiast śruby M20 są używane do ciężkich maszyn i zastosowań konstrukcyjnych.

Długość: Długość musi pokrywać łączną grubość połączonych części i umożliwiać wystarczające połączenie gwintu. Nieprawidłowa długość może prowadzić do słabego mocowania lub kolizji z otaczającymi elementami.

Gwinty drobnozwojne nadają się do-precyzyjnych zespołów i środowisk wibracyjnych.
Grubsze gwinty są lepsze w przypadku szybkiego montażu lub w przypadku bardziej miękkich materiałów, takich jak drewno.
Najczęściej stosowanymi standardami są gwinty metryczne (seria M) i calowe (UNC/UNF).

Klasa 4.8 jest odpowiednia do lekkich obciążeń.
Klasa 8.8 jest powszechnie stosowana w zastosowaniach o średniej-do-wysokiej wytrzymałości.
Klasy 10.9 i 12.9 są przeznaczone do krytycznych komponentów-o dużym obciążeniu.

Materiał łącznika określa jego wytrzymałość, odporność na zużycie, odporność na korozję i żywotność.

Stal węglowa: Niska cena, umiarkowana twardość, odpowiednia do stosowania w pomieszczeniach zamkniętych lub w suchych warunkach.

Stal nierdzewna (304/316): Doskonała odporność na korozję, idealna do środowisk wilgotnych, zewnętrznych lub chemicznych.

Stal stopowa: wysoka wytrzymałość i odporność na zużycie, odpowiednia do zastosowań konstrukcyjnych-o dużych obciążeniach.

Stop aluminium/miedź: lekki i-odporny na korozję, ale o ograniczonej nośności, powszechnie stosowany w elektronice i lekkim sprzęcie mechanicznym.

W przypadku krytycznych zastosowań konstrukcyjnych lub-pod dużym obciążeniem należy preferować-stal stopową o wysokiej wytrzymałości lub wysokiej jakości stal nierdzewną.

W środowiskach korozyjnych lub morskich zaleca się stal nierdzewną 316 lub stal powlekaną.

Obróbka powierzchniowa nie tylko poprawia wygląd, ale także zwiększa odporność na korozję i wydłuża żywotność.

Cynkowanie: Nadaje się do maszyn wewnętrznych, mebli i zastosowań w przemyśle lekkim.

Cynkowanie ogniowe-zanurzeniowe: idealne do zastosowań zewnętrznych, mostowych i przybrzeżnych.

Czarny tlenek: Zapewnia lekką odporność na korozję i zwiększone tarcie, powszechnie stosowany w maszynach wewnętrznych.

Niklowanie/chromowanie: łączy w sobie odporność na korozję z dekoracyjnym wykończeniem, często stosowanym w sprzęcie-z najwyższej półki.

Niestandardowe-rozmiary: zaprojektowane z myślą o-ograniczonej przestrzeni lub specjalnych wymaganiach dotyczących obciążenia.

Specjalne typy główek: głowice radełkowane, głowice kołnierzowe, głowice trójkątne, głowice z gniazdem sześciokątnym-zoptymalizowane pod kątem określonych narzędzi lub o zwiększonej sile mocowania.

Dostosowywanie OEM/ODM: niestandardowe gwinty, materiały, oznaczenia i opakowania w celu spełnienia-specyficznych wymagań projektu.

Te opcje dostosowywania są szczególnie ważne w przypadku środowisk o wysokiej-temperaturze,-wysokim obciążeniu lub wysoce korozyjnych, takich jak przemysł lotniczy, motoryzacyjny i nowy sprzęt energetyczny.

Przy zakupie elementów złącznych same specyfikacje nie wystarczą. Należy wziąć pod uwagę rzeczywiste warunki pracy i-długoterminową wydajność.

Najpierw jasno zdefiniuj aplikację. Konstrukcje nośne- wymagają szczególnej uwagi w zakresie wytrzymałości na rozciąganie i ścinanie, natomiast elementy wymagające częstego montażu charakteryzują się wysoką precyzją gwintu i odpornością na zużycie. Należy również wziąć pod uwagę czynniki środowiskowe, takie jak temperatura, wibracje i wilgotność.

Po drugie, upewnij się, że rozmiar i dopasowanie gwintu są odpowiednie. Średnica i długość muszą odpowiadać grubości materiału, zapewniając wystarczającą siłę mocowania bez zakłóceń. Drobne gwinty są lepsze pod względem odporności na wibracje, podczas gdy grube gwinty są bardziej odpowiednie do szybkiego montażu i bardziej miękkich materiałów.

Obróbka materiału i powierzchni ma bezpośredni wpływ na żywotność i bezpieczeństwo. Stal węglowa nadaje się do użytku w pomieszczeniach, stal nierdzewna-zwłaszcza 316-jest zalecana do środowisk korozyjnych, a cynkowanie ogniowe-jest często najtrwalszą opcją w przypadku długotrwałej ekspozycji na zewnątrz.

Na koniec należy odnieść się do norm międzynarodowych, takich jak ISO, DIN, GB i ASTM, aby upewnić się, że wymiary, tolerancje i klasy wytrzymałości spełniają wymagania branżowe.

Wysokiej jakości elementy złączne- muszą zostać poddane standardowym testom, aby zapewnić bezpieczeństwo i niezawodność w-rzeczywistych zastosowaniach.

Próba rozciągania: weryfikuje nośność- i ma kluczowe znaczenie w przypadku elementów złącznych konstrukcyjnych.

Kontrola dokładności gwintu: zapewnia płynny montaż i zapobiega uszkodzeniu gwintu lub nierównemu naprężeniu wstępnemu.

Testowanie grubości powłoki i korozji: ocenia trwałość cynku lub innych obróbek powierzchni, szczególnie w środowiskach zewnętrznych lub wilgotnych.

Testowanie twardości: potwierdza odporność na zużycie i ogólną wytrzymałość, zapewniając odporność elementów złącznych na odkształcenia lub uszkodzenia pod wpływem długotrwałego-naprężenia.

W zaopatrzeniu wybór producentów certyfikowanych zgodnie z systemami ISO, DIN lub ASTM pomaga zapewnić stabilną jakość, spójność partii i zmniejszone ryzyko.

Łączniki są dostępne w wielu typach i specyfikacjach, a prawidłowy dobór ma kluczowe znaczenie dla bezpieczeństwa konstrukcji i długoterminowego-działania. Profesjonalny dostawca nie tylko dostarcza standaryzowane produkty, ale także oferuje niestandardowe rozwiązania i wsparcie techniczne.

Zapięcie Zeyao, z 19-letnim doświadczeniem produkcyjnym, ponad 160 maszynami produkcyjnymi i miesięczną produkcją przekraczającą 10 milionów sztuk, umożliwia pełną personalizację OEM / ODM.

Niezależnie od tego, czy chodzi o-precyzyjne maszyny, konstrukcje budowlane czy zamówienia-na dużą skalę, Zeyao dostarcza stabilne,-jakości elementy złączne oraz profesjonalne wsparcie techniczne, aby zapewnić płynną realizację każdego projektu.

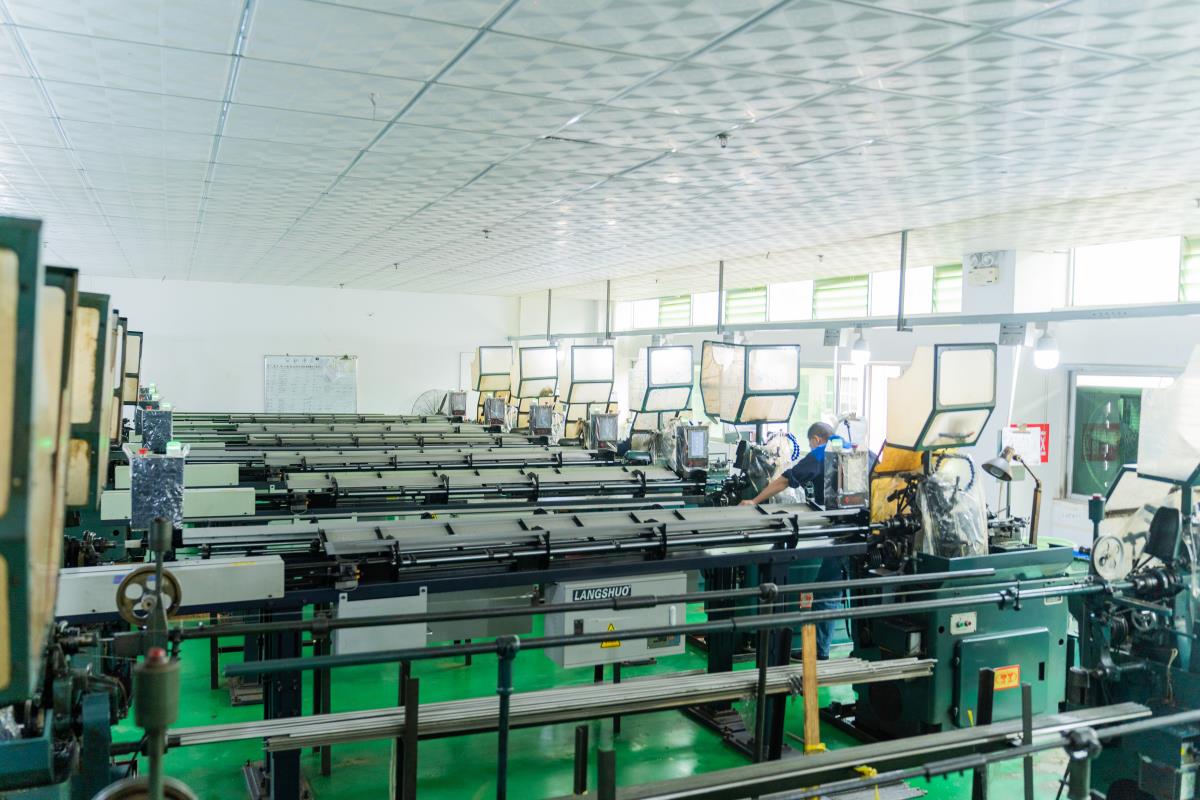

Automatic Lathing 1
