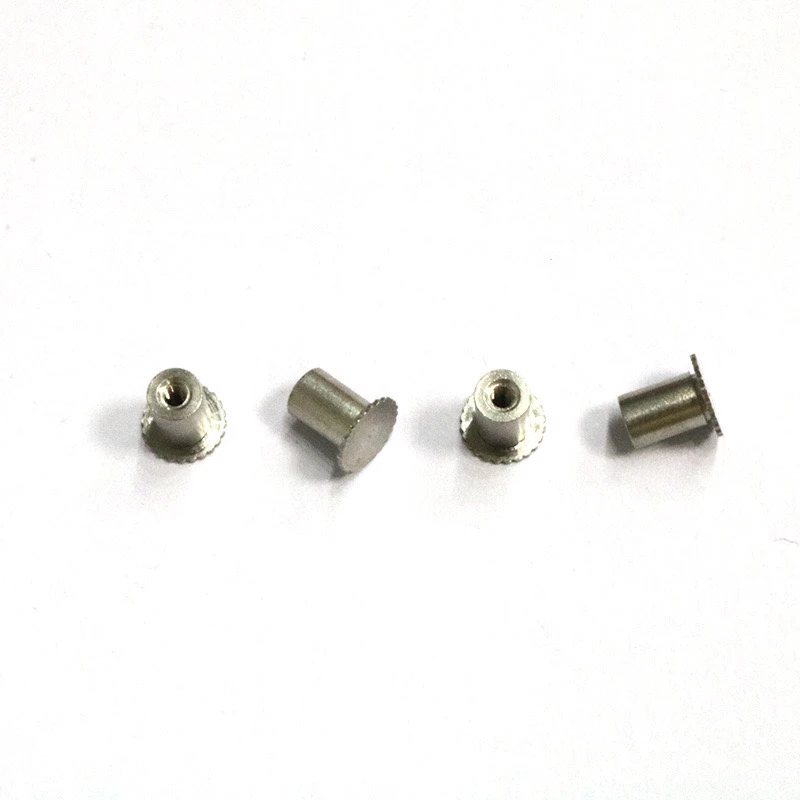

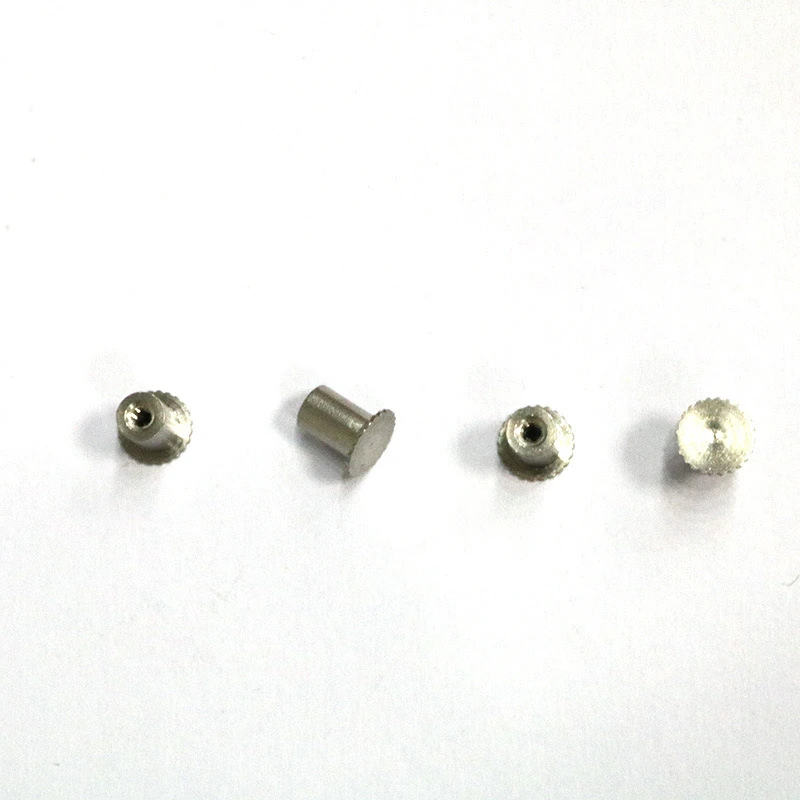

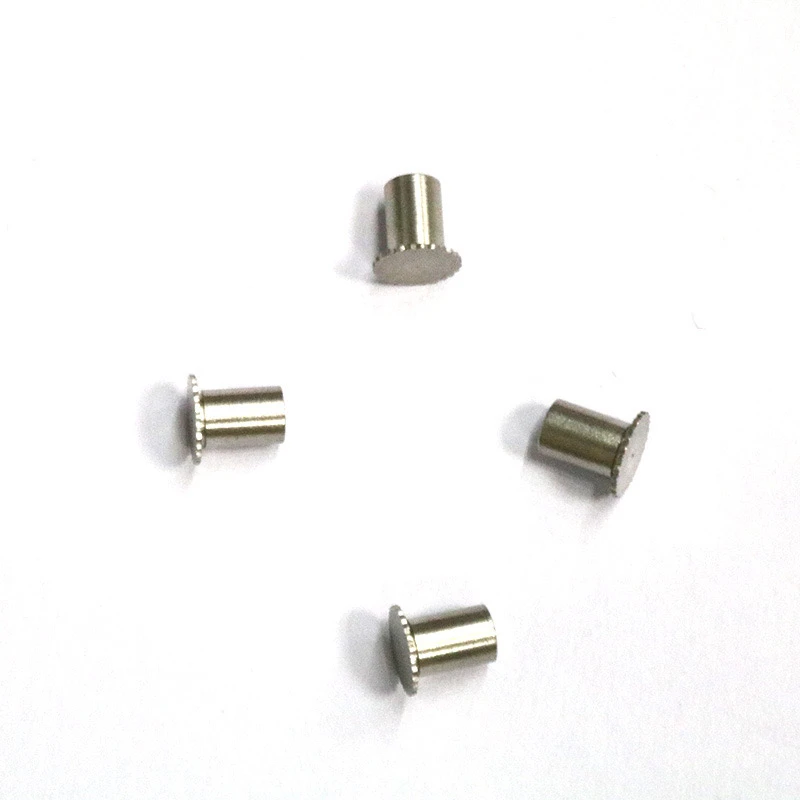

303 Nakrętka ślepa na ząb ślepyKolumna to element mocowy zaprojektowany do cienkiej płyty, łącząc wiele technologii właściwości materiału, projekt konstrukcyjny i proces instalacji . Poniżej następujące zastosowanie i środki ostrożności w procesie ząbkowania zębatą lub dodatkową nakrętki nierdzewne .}}}} Te elementy łącze są zaprojektowane dla części blachy i osiągają wydajne i niezawodne połączenia z uniesieniem.
Przygotowanie przed użyciem: Po pierwsze, potwierdź kompatybilność materiału: 303 Części ze stali nierdzewnej należy stosować ze stali nierdzewnej lub blachy ze stali węglowej .
Sprawdź pozycję otworu: Średnica otworu musi być ściśle zgodna z rysunkami producenta, zwykle 0.1-0.3 mm mniejszej niż zewnętrzna średnica części nitowanej .
Na krawędzi otworu nie ma burr (przetworzone z narzędziem rozebranym) .
Wyczyść powierzchnię: Wyjmij olej i zanieczyszczenia wokół otworu z blachy .
Wybór sprzętu
Użyj pneumatycznej/hydraulicznej maszyny do nitowania lub specjalnej matrycy i unikaj używania zwykłej maszyny wykruszczącej .
Zakres ciśnienia: zwykle 2-6 tony .
Kroki instalacji: Najpierw włóż nit do otworu z blachy, a następnie obróć matrycę do nitu, a następnie uruchom naciśnięcie, aby nacisnąć; Następnie nit deformuje i gryzie blachy, a następnie zostanie naprawiony .
Standard kontroli: Perticalty nie wymaga pochylenia po nitowaniu . test wyciągania jest przeprowadzany zgodnie z krajowym standardem GB/T 3098.3.
Test obrotowy: Użyj klucza momentu obrotowego, aby sprawdzić, czy poślizgnie się (kolumna z nakrętką ślepą wymaga większej lub równej 5 n · m) .
KLUCZ INSTALACJI: Strona zęba kwiatowa skieruje się do arkuszowej powierzchni styku, aby upewnić się, że ząb kwiatowy przecina metal podczas naciśnięcia w . Po nitowaniu, ślepy otwór kończy się na zewnątrz, a koniec otworu jest przymocowany do blachy .
Scenariusz aplikacji: wspornik płyty drukowanej w obudowie, kolumna mocująca chłodnicy .
Typowe problemy i rozwiązania:
The product loosens after pressing in because the aperture is too large or the plate thickness is insufficient. Replacing the small aperture sheet metal or thickening it can solve the problem. The thread slips because the installation torque is too large. At this time, reassemble it according to the standard torque. The tilt of the rivet is that Forma nie jest wyrównana, a pin do pozycjonowania naciśnięcia należy dostosować . Deformacja i wgniecenia blachy wskazują, że ciśnienie jest zbyt wysokie lub prędkość jest zbyt szybka . po prostu zmniejszyć ciśnienie do poniżej 3 ton
