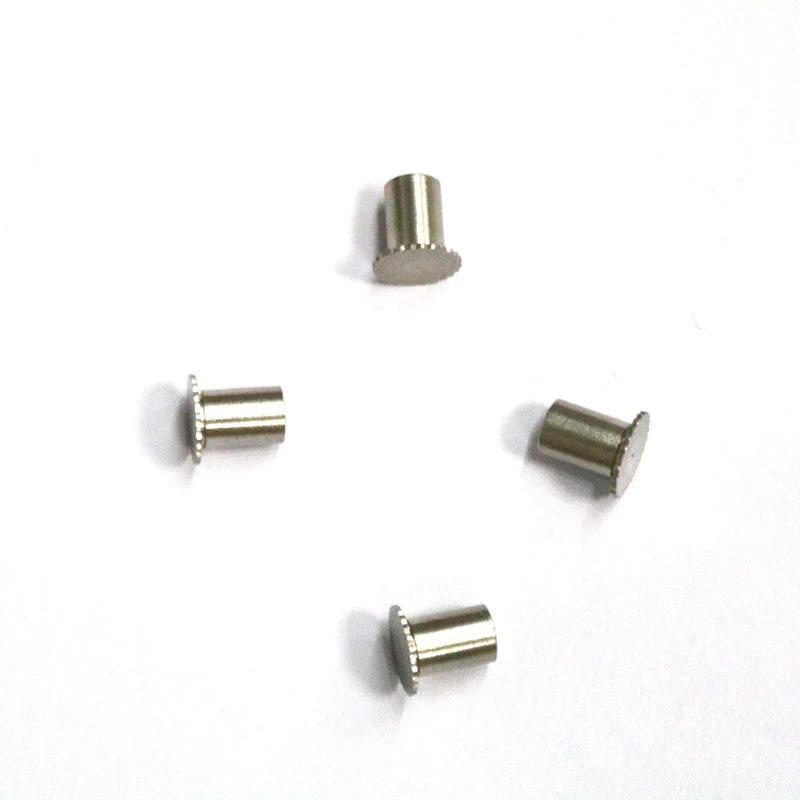

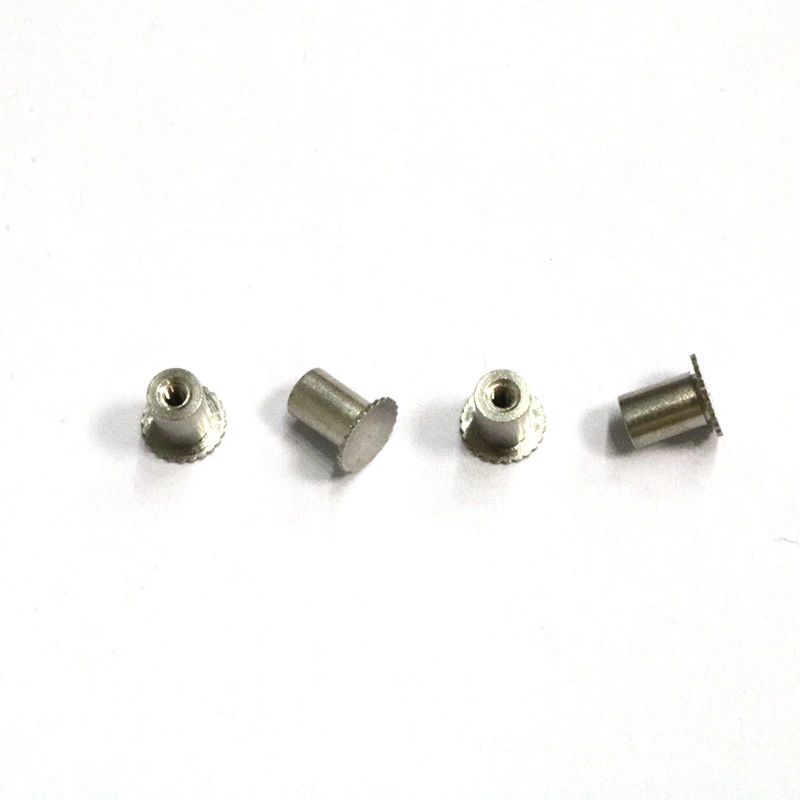

303 Stal nierdzewna ślepa otwór na ząb kwiatowyKolumna to mocowanie zaprojektowane do cienkiego połączenia płyty, łączące wiele technologii właściwości materiału, projekt konstrukcyjny i proces instalacji . Poniżej znajduje się analiza samego produktu .
Pozycjonowanie funkcji produktu
303 Kolumna nakrętki zębów ślepy na stal nierdzewną jest rodzaj kolumny nakrętki z nitą ciśnieniową, używaną głównie do inkrusyjnej gwintu z blachy i cienkich płyt (takich jak obudowa, szafki i obudowy sprzętu elektronicznego) . po instalacji, stabilna nić wewnętrzna może być uformowana na cienkim talerzu bez spawania lub wstępnych nakrętów, a tym bardziej upraszczając proces montażowy {{{{{{{{{{{{{{{{{{3 {
Analiza produktu: 303 Stal nierdzewna to swobodna austenityczna stal nierdzewna z dobrą opornością na korozję . Nie wymaga dodatkowego galwanizacji i jest odpowiednia do obracania .
Ślepy otwór (typ BSOS): odnosi się do wątku wewnętrznego jako projektu otworu bez przepustowości, to znaczy dolnej zamkniętej konstrukcji, która jest odpowiednia dla scen wymagających uszczelnienia lub zapobiegania penetracji .
Zęby kwiatowe i kątowa płyta ciśnieniowa: Jeden koniec kolumny nakrętki ma ząbkowany ząb . Wzór zęba jest osadzony w płycie podczas nitowania, w połączeniu ze strukturą rowka podkładowego, aby osiągnąć anty-rotacyjne i przeciwprawne .}
Cechy strukturalne
Konstrukcja otworu ślepego oznacza, że wątek wewnętrzny rozciąga się tylko na środek cylindra, a dno jest zamknięte, aby uniknąć problemów z zanieczyszczeniami lub uszczelnieniem spowodowanym przez otwór przez otwór . jest często używany na płytach obwodowych i odporności na podwozie .
Znaczenie struktury zęba polega na tym, że cylindryczna twarz końcowa jest zaprojektowana z kątem ząbkowania 30 -stopni –45 stopni . podczas nitowania, wzór zęba ściska arkusz w celu wytworzenia deformacji plastikowej, który jest wypełniony w rowku podkładowym, aby utworzyć mechaniczną blokadę, aby zapobiec rozluźnieniu .}
Sześciokąta + cylinder
Heksagonalny koniec zapewnia odporność na moment obrotowy podczas nitowania, cylindryczna sekcja współpracuje z otworem, a środkowy rowek podkładowy pomieści zdeformowany materiał, aby upewnić się, że tył jest płaski po nitowaniu .
Środki ostrożności instalacji
Najpierw naciśnij kolumnę nakrętki do wstępnie upieczonego otworu przez specjalną maszynę nitącą (nie uderzenie lub młot) . Kroki obejmują: Wstępną średnicę otworu: Należy ściśle kontrolować na d +0 ~ 0 . 075mm (4 . 2mm). Zaleca się, aby uderzyć zamiast wiercenia.
Wymagania dotyczące kierunku: Sześciokątna głowica musi zostać naciśnięta z odłączonej powierzchni arkusza, aby uniknąć odwrotnej pracy, powodując wypaczanie arkusza .
Kluczowe parametry
Grubość arkusza: minimum 0 . 8mm . Zbyt cienkie jest łatwo odkształcić . długość ogona kolumny nakrętki należy dopasować zgodnie z grubością.
Kontrola ciśnienia: naciśnij na miejsce jednocześnie, aby upewnić się, że sześciokątna głowa jest w pełni osadzona bez luk .
Scenariusze aplikacji i ograniczenia
Obowiązujące obszary zastosowania: szafki podwozia, wsporniki urządzeń elektronicznych, struktury lekkie, takie jak stopy aluminium lub stalowe płyty niskoemisyjne
Użyj następujących obiektów z ostrożnością
Płytki ze stali nierdzewnej o wysokiej wysokości wymagają specjalnych kolumn z nakrętkami o wysokiej wytrzymałości, jeśli są używane, i często wymagają pomocniczego wzmocnienia spawania punktowego .
Wytrzymałość na rozciąganie nitowanego połączenia części strukturalnych zawierających obciążenie jest niska, więc spawanie śrubowe jest również wymagane do wzmocnienia połączenia .
303 Kolumna Otworu Ślepa Otwór ślepy z zębów kwiat jest precyzyjnym rozwiązaniem dla cienkiej płyty gwintowanej połączenia . Bieganie uszczelniania otworów ślepej, przeciwkołania zębów kwiatowych, a 303 odporność na korozję ze stali nierdzewnej, ponieważ jego solidna kontrola stalowa zależy od ścisłej kontroli stawki, odpowiednią stawkę, odpowiednią stawkę, odpowiednią stawkę, profesjonalną, profesjonalną i profesjonalną i profesjonalną. Sprzęt do nit; W przeciwnym razie łatwo jest spaść lub deformować .
